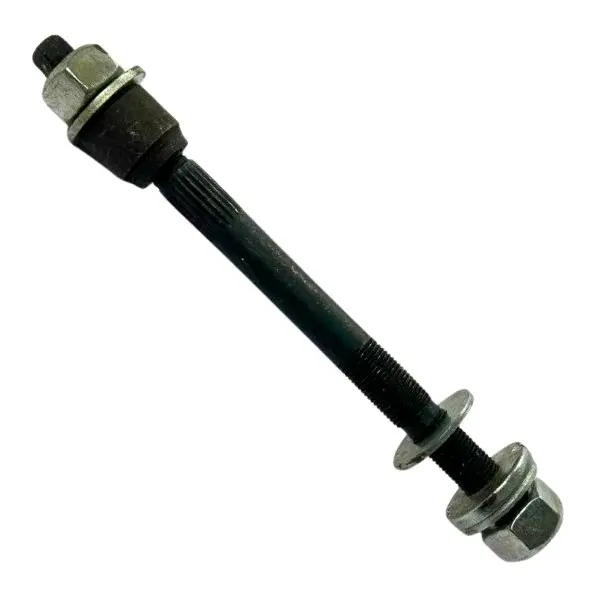

Вісь задньої втулки велосипеда ХВЗ (торпедо) M10×155 мм, у зборі

Вісь задньої втулки велосипеда ХВЗ M10×155 мм

Комплект призначений для ремонту задньої втулки типу ХВЗ «торпедо» з різьбовою віссю відповідного розміру. Вісь має діаметр різьби M10 і загальну довжину 155 мм, виконана в чорному кольорі та постачається у зібраному вигляді. Це виконання під гайки: кінці осі встановлюються в дропаути рами, після чого колесо фіксується зовнішніми гайками. Деталь підходить для обслуговування велосипеда за умови збігу конструкції втулки, різьби, довжини й розташування всіх монтажних компонентів.

Призначення та конструкція

Суцільна вісь проходить крізь корпус задньої втулки та є основою для розміщення деталей її підшипникового механізму. Конуси задають положення підшипників, а контргайки утримують виконане регулювання. Шайби й зовнішні гайки беруть участь у встановленні колеса на раму. Така схема дає змогу окремо відрегулювати втулку та закріпити колесо без ексцентрикового затискача.

Правильне регулювання забезпечує вільне обертання колеса без бічного люфту. Надмірно затягнуті конуси створюють тугий хід і прискорюють зношування контактних поверхонь. Надто слабке налаштування залишає відчутне поперечне переміщення. Після регулювання конус фіксують контргайкою, щоб його положення не змінилося під час остаточного закріплення колеса.

Що перевірити під час вибору

• Тип втулки. Ця вісь розрахована на задню втулку ХВЗ типу «торпедо». Сама назва ХВЗ не означає сумісності з усіма втулками та всіма моделями велосипедів цього виробника.
• Розмір осі. Потрібні різьба M10 і довжина 155 мм. Стару деталь вимірюють між її крайніми торцями, а не лише між зовнішніми гайками.
• Спосіб кріплення. Це виконання призначене для фіксації колеса гайками. Воно не є заміною порожнистої осі, розрахованої на ексцентриковий затискач.
• Порядок компонентів. Перед розбиранням варто зафіксувати розташування конусів, шайб, проставок і контргайок з обох боків. Сторони задньої втулки можуть відрізнятися, тому міняти деталі місцями без перевірки не слід.
• Посадка в рамі. Порівняйте відстань між контргайками та довжину кінців, що виступають, зі старою віссю. Зібрана втулка має входити між дропаутами без примусового розтягування або стискання рами.

Збігу одного діаметра недостатньо: осі M10 можуть мати різну довжину, крок різьби, набір проставок і геометрію конусів. Якщо частину старих гайок або регулювальних компонентів планується залишити, заздалегідь перевірте їх вільне нагвинчування та відповідність поверхням усередині втулки.

Коли потрібна заміна

Нову вісь встановлюють замість погнутої деталі, у разі пошкодження різьбових кінців або коли стан попередньої осі не дає змоги надійно відрегулювати й закріпити заднє колесо. Погнуту вісь не випрямляють для подальшої експлуатації — її замінюють. Разом із нею оглядають конуси, кульки та чашки втулки. Якщо на доріжках є раковини чи значне вироблення, встановлення лише нової осі не усуне шорстке обертання або повторну появу люфту.

Рекомендації зі встановлення

• Розбирайте втулку на чистій поверхні та зберігайте праві й ліві компоненти в початковому порядку.
• Перед складанням очистьте деталі, огляньте різьбу та підшипникові поверхні. Під час обслуговування чашково-конусного механізму застосовуйте придатне мастило для підшипників.
• Відновіть початкову довжину виступання осі з кожного боку, а конус регулюйте малими поворотами. Потрібне легке обертання без стуку та поперечного переміщення.
• Утримуючи конус відповідним ключем, затягніть контргайку. Після встановлення колеса рівно розмістіть вісь у дропаутах і рівномірно закріпіть зовнішні гайки.

Після монтажу прокрутіть колесо, перевірте його положення відносно рами та відсутність люфту. Якщо втулка обладнана ножним гальмом, окремо перевірте кріплення гальмівного важеля й роботу гальмування. За відсутності інструмента для регулювання конусів установлення варто доручити веломеханіку: точність налаштування безпосередньо впливає на плавність обертання та ресурс підшипникових поверхонь.
