Маховик магнето Goodluck GL4500/5200 з пластиковими собачками

Маховик магнето Goodluck GL4500/5200

Деталь призначена для бензопил Goodluck серій GL4500 і GL5200. Вона встановлюється на колінчастий вал двигуна, взаємодіє зі стартером і належить до системи запалювання. Виконання з двома пластиковими собачками добирають замість маховика такої самої конфігурації: під час ривка пускового шнура собачки беруть участь у передаванні обертання від стартера до колінвала. Після запуску маховик продовжує обертатися разом із валом двигуна.

Конструкція та призначення

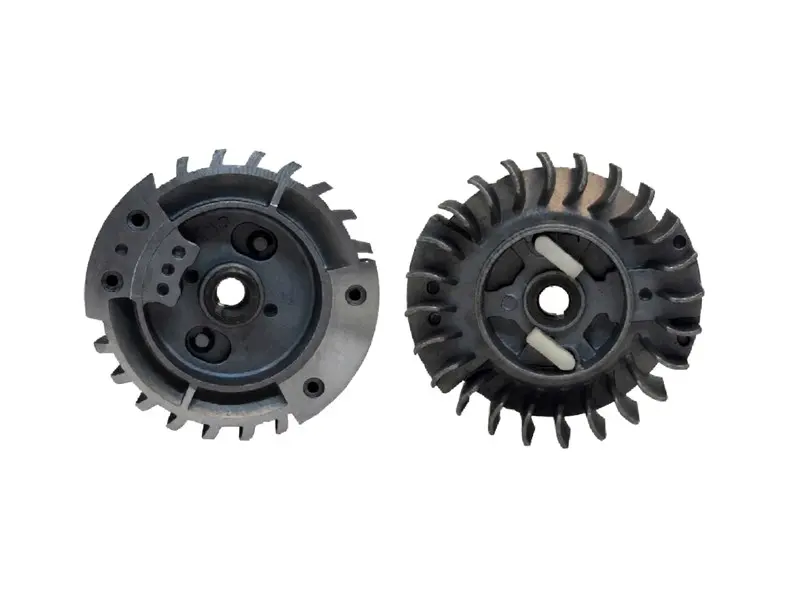

Маховик виконаний як ротор із центральним посадковим отвором, шпонковим з’єднанням і радіальними лопатками по колу. З боку стартера розташовані дві пластикові собачки. Така конфігурація має збігатися з відповідною частиною встановленого пускового механізму. Тому варіант із пластиковими собачками не можна без перевірки замінювати версією з металевими деталями: форма, розташування та спосіб взаємодії зі стартером у них можуть відрізнятися.

Для цієї версії зазначають зовнішній діаметр 100 мм, висоту 28 мм, внутрішній діаметр 10 мм і параметр шпонки 3 мм. Розміри слугують контрольними орієнтирами під час порівняння з демонтованим маховиком. Самого позначення моделі пили недостатньо, якщо техніку раніше ремонтували або комплектували іншою модифікацією стартера.

Що перевірити під час добору

• Модель бензопили: деталь розрахована на Goodluck GL4500 і GL5200.
• Тип собачок: у цій модифікації встановлено дві пластикові собачки; їхній профіль має відповідати зачепам стартера.
• Посадку на вал: зіставте діаметр центрального отвору, форму посадкової поверхні та розташування шпонкового з’єднання.
• Габарити: порівняйте зовнішній діаметр і висоту, щоб маховик розміщувався під кришкою без контакту із сусідніми деталями.
• Загальну геометрію: перевірте розташування лопаток, заглиблень та деталей із боку стартера. У зовні подібних маховиків ці елементи можуть різнитися.

Заміна та встановлення

Підставою для перевірки маховика є пошкодження пластикових собачок, зношення їхніх зачепів, дефект шпонкового з’єднання, тріщини або деформація корпусу. Якщо під час витягування шнура стартер прокручується без упевненого зачеплення, працює ривками чи не передає обертання на колінвал, одночасно оглядають собачки маховика та відповідні деталі стартера. Це допомагає відрізнити несправність маховика від зношення пускового механізму.

Перед монтажем очищують посадкову поверхню колінвала та перевіряють стан шпонки й паза. Маховик установлюють без перекосу, суміщаючи посадку і шпонкове з’єднання. Кріплення затягують із зусиллям, передбаченим сервісною документацією конкретної бензопили. Удари по лопатках, ободу та пластикових собачках неприпустимі: локальне навантаження може порушити геометрію деталі.

Після встановлення слід вручну перевірити вільне обертання, відсутність торкання корпусу та правильну взаємодію собачок зі стартером. Такий контроль особливо потрібний після ремонту, під час якого змінювали кришку стартера, пускову котушку або інші сполучені деталі. Точний збіг посадки й механізму зачеплення забезпечує правильне передавання зусилля під час запуску бензопили.
