Котушка запалювання для бензопили Goodluck 3800

Котушка запалювання для бензопили Goodluck 3800

Котушка призначена для ремонту системи запалювання бензинової ланцюгової пили Goodluck 3800. Під час обертання маховика модуль формує високовольтний імпульс і передає його до свічки, де виникає іскра для займання паливної суміші. Справність цієї деталі безпосередньо впливає на можливість запуску двигуна та стабільне іскроутворення під час його роботи.

Конструкція та призначення

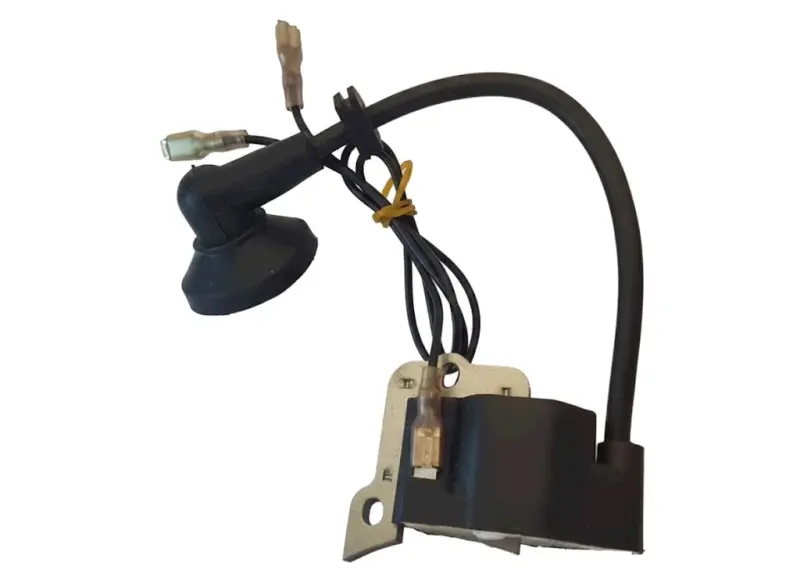

Модуль має чорний корпус, з’єднаний із металевим осердям і монтажною пластиною з двома кріпильними отворами. Конструкція містить високовольтний кабель зі свічковим ковпачком, а також окремі з’єднувальні проводи з пласкими контактними наконечниками. Котушка встановлюється поруч із маховиком, під’єднується до передбаченої проводки бензопили та передає сформований імпульс безпосередньо до свічки. Таке виконання розраховане на штатне компонування системи запалювання моделі Goodluck 3800.

Деталь використовують під час ремонту пили, якщо діагностика вказує на несправність установленого модуля. Підставою для перевірки системи можуть бути відсутність іскри, ускладнений запуск або перебої в роботі двигуна. Ці ознаки не завжди спричинені самою котушкою: перед заміною потрібно перевірити свічку, стан свічкового ковпачка й високовольтного кабелю, надійність контактних з’єднань, провід вимикача двигуна та правильність проміжку відносно маховика. Така послідовність допомагає точно визначити причину несправності й не замінювати справну деталь.

Що зіставити під час вибору

Котушки для пил різних серій можуть бути подібними зовні, однак відрізнятися посадкою та розташуванням підключень. Для правильного добору необхідно порівняти нову деталь зі знятим модулем і місцем його встановлення на двигуні.

• Модель пили. Ця котушка призначена для Goodluck 3800; позначення моделі потрібно звіряти повністю, не добираючи деталь лише за загальною зовнішньою подібністю.
• Кріплення. Зіставте відстань між центрами двох отворів, форму монтажної пластини та положення кріплення відносно маховика.
• Положення осердя. Його контур і орієнтація мають давати змогу виставити передбачений повітряний проміжок без контакту з маховиком, що обертається.
• Високовольтний кабель. Перевірте довжину й напрямок виведення кабелю, а також форму свічкового ковпачка, щоб з’єднання зі свічкою не створювало натягу.
• Проводи та контакти. Кількість проводів, тип пласких наконечників і їхнє розташування повинні відповідати підключенням бензопили, яку ремонтують.

Установлення та перевірка

Перед роботою двигун зупиняють і дають йому охолонути, після чого від’єднують свічковий ковпачок. Отримавши доступ до зони маховика, варто запам’ятати прокладання проводів та орієнтацію старої котушки. Новий модуль розміщують на штатних точках кріплення, під’єднують контакти за схемою пили й виставляють проміжок між осердям та маховиком відповідно до сервісних даних Goodluck 3800. Довільне значення використовувати не слід: надто малий проміжок може спричинити дотик, а неправильне положення модуля заважає нормальному іскроутворенню.

Після затягування кріплення маховик прокручують вручну й переконуються, що він ніде не торкається осердя. Кабель і тонкі проводи прокладають подалі від обертових та нагрітих деталей, не затискаючи їх кришкою. Потім установлюють свічковий ковпачок і перевіряють роботу системи. Точний збіг кріплення, підключень і положення відносно маховика дає змогу встановити котушку без перероблення штатного компонування бензопили.

Котушка Goodluck 3800 підходить для планового ремонту та відновлення системи іскроутворення після підтвердження несправності попереднього модуля. Перед замовленням достатньо уважно зіставити модель пили, геометрію кріплення, виведення кабелю та конфігурацію контактів зі знятою деталлю.
