Зірочка приводу ланцюга електропили Stern D30×d12×H12 мм

Зірочка приводу ланцюга електропили Stern D30×d12×H12 мм

Деталь призначена для ремонту ланцюгової електропили Stern, у приводі якої встановлена зірочка із зовнішнім діаметром 30 мм, посадковим отвором 12 мм і висотою 12 мм. Вона приймає обертання від приводу пили та передає його ведучим ланкам ланцюга, завдяки чому ланцюг рухається по шині. Правильне зачеплення в цій зоні впливає на рівномірність ходу різальної гарнітури та узгоджену роботу зірочки, ланцюга й напрямної шини.

Конструкція та розміри

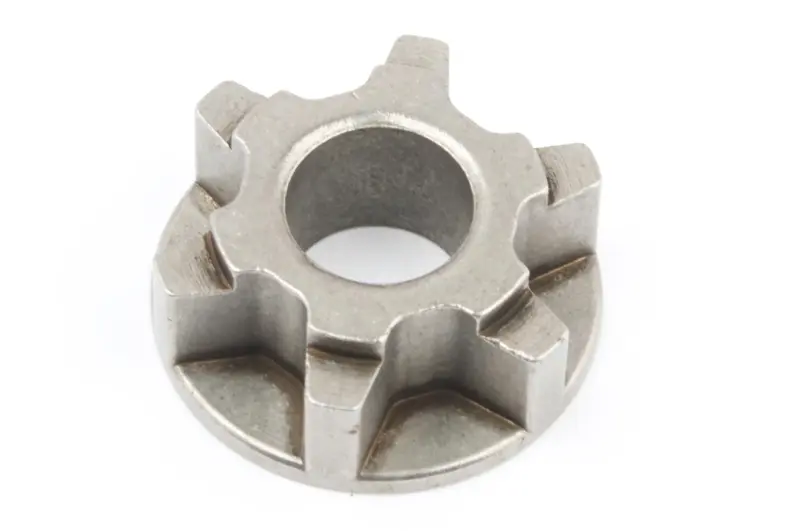

Зірочка має компактну форму із шістьма радіально розташованими приводними виступами, круглим наскрізним отвором і дисковою основою. Така геометрія повинна збігатися з посадковим місцем і профілем штатної деталі. Основні параметри цієї позиції: зовнішній діаметр — 30 мм, діаметр отвору — 12 мм, загальна висота — 12 мм. Позначення D30, d12 і H12 стосуються саме цих трьох розмірів.

Навіть за однакового зовнішнього діаметра зірочки для електропил можуть відрізнятися висотою, посадкою та формою приводної частини. Тому назва марки пили не замінює перевірку демонтованої деталі. Ця позиція розрахована на електропили Stern з аналогічною шестипроменевою геометрією та розмірною схемою 30×12×12 мм.

Що перевірити під час добору

• Зовнішній діаметр: вимірювання між крайніми точками виступів має відповідати 30 мм.
• Посадковий отвір: його діаметр має становити 12 мм і відповідати валу або посадковій частині приводу.
• Висота: розмір 12 мм потрібно порівняти за повною товщиною деталі, щоб після складання зберегти правильне положення ланцюга відносно шини.
• Профіль: зіставте кількість, форму й розташування шести виступів, а також контур основи зі знятою зірочкою.
• Суміжні деталі: перед установленням перевірте стан ланцюга, шини, кріплення та посадкового місця; виражене спрацювання поруч із новою зірочкою може перешкоджати нормальній роботі приводу.

Для вимірювання зручно користуватися штангенциркулем. Стару зірочку очищають від налиплої тирси й мастила, а потім окремо вимірюють зовнішній діаметр, отвір і висоту. Порівнювати слід не один параметр, а весь набір розмірів і контур деталі: це зменшує ризик ситуації, коли зірочка входить на вал, але виявляється зависокою, зміщеною або не збігається з ланцюгом.

Коли потрібна заміна

Приводну зірочку регулярно оглядають на спрацювання. Підставою для заміни є помітно вироблені зони контакту з ведучими ланками ланцюга, відколи, деформація або інші пошкодження, через які зачеплення стає нерівномірним. Суттєво зношену зірочку не варто залишати під час установлення нового ланцюга: неправильний контакт прискорює його спрацювання та може негативно впливати на напрямну шину.

Якщо ланцюг рухається ривками, незвично швидко зношується або погано тримається на траєкторії, перевіряють не лише натяг і шину, а й приводну зірочку. Такі ознаки не завжди вказують на несправність однієї деталі, тому стан компонентів різальної системи оцінюють разом.

Установлення та перевірка після ремонту

Перед розбиранням електропилу від'єднують від мережі та дотримуються настанови для конкретної моделі. Після зняття бічної кришки, ланцюга й шини очищають доступну зону приводу, перевіряють посадку та встановлюють нову зірочку в тому самому положенні, що й штатну. Деталь має розташовуватися без перекосу та заїдання. Потім повертають шину й ланцюг, виставляють передбачений виробником натяг і вручну перевіряють вільний хід на від'єднаному інструменті.

Зірочка D30×d12×H12 мм підходить для планового обслуговування або відновлення електропили Stern лише за повного збігу посадки та геометрії. Точне порівняння зі знятою деталлю перед замовленням допомагає отримати правильне зачеплення й уникнути повторного розбирання інструмента.
