Кнопка-вимикач Bosch 11 ZL 46 для відбійного молотка

Вимикач Bosch 11 ZL 46 для ремонту відбійного молотка

Модуль призначений для відновлення штатного керування запуском і зупинкою відбійного молотка Bosch 11. Він установлюється всередині руків’я: натискання зовнішньої клавіші передається бічному штовхачу, після чого вимикач замикає або розмикає контакти живлення двигуна. Така деталь потрібна під час ремонту інструмента, коли зношений чи пошкоджений вимикач уже не забезпечує чіткого спрацьовування.

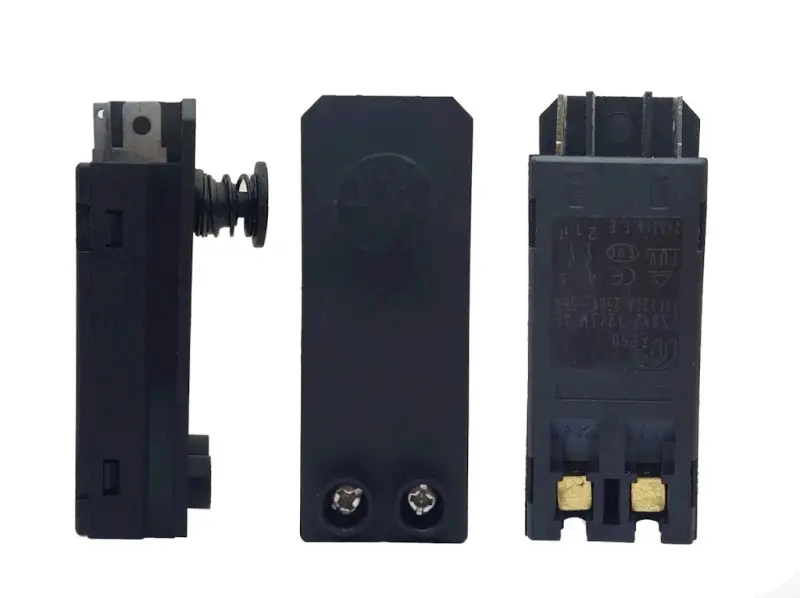

Виконання ZL 46 має видовжений прямокутний корпус, бічний підпружинений штовхач, контактні зони на торцевому боці та два гвинти на широкій стороні корпусу. Ці особливості є практичними орієнтирами для добору: вимикач має правильно розміститися в руків’ї, з’єднатися зі штатною проводкою та спрацьовувати від механізму зовнішньої клавіші без перекосу або постійного підтискання.

Коли потрібна заміна вимикача

Перевірка цієї деталі доречна, якщо молоток не вмикається, реагує на натискання непостійно, запускається лише після зміни положення клавіші або не вимикається звичайним способом. Такі ознаки можуть бути пов’язані не лише з вимикачем, тому перед замовленням перевіряють мережевий кабель, з’єднання, щітковий вузол та інші компоненти інструмента. Якщо діагностика вказує на пошкодження механізму вмикання, ZL 46 використовують для відновлення керування без заміни руків’я чи всього електроінструмента.

Що порівняти перед купівлею

• Точну модифікацію інструмента. Позначення Bosch 11 має збігатися, проте додатково звіряють повну назву моделі та номер виробу на табличці самого молотка: у межах однієї серії конструкція може відрізнятися.
• Форму та посадку корпусу. Порівняйте довжину, ширину, товщину, виступи й обмежувачі старого вимикача з новою деталлю. Корпус має входити у передбачене місце без доопрацювання руків’я.
• Розташування штовхача. Значення мають бік установлення, напрямок натискання, висота штока та його взаємодія із зовнішньою клавішею. Підпружинений штовхач повинен вільно повертатися після відпускання.
• Контактну частину. Потрібно зіставити кількість і розташування виводів, спосіб фіксації проводів та схему підключення зі знятим вимикачем.
• Спосіб утримання в руків’ї. Перевірте опорні поверхні, проміжки й положення деталі відносно проводів, щоб половини корпусу закривалися без зусилля.

Установлення та контроль роботи

Заміну виконують на інструменті, повністю від’єднаному від мережі. До зняття старої кнопки фіксують розташування кожного проводу, а потім переносять підключення відповідно до штатної схеми конкретної модифікації. Контакти мають бути надійно закріплені, а провідники — укладені попередніми каналами так, щоб вони не потрапляли між половинами руків’я та не заважали руху клавіші.

Перед остаточним складанням перевірте вільний хід механізму: зовнішня клавіша повинна натискати на бічний штовхач без перекосу, а після відпускання ніщо не має утримувати його в натиснутому положенні. Сам вимикач розміщують рівно, без підпилювання корпусу та примусового згинання виводів. Першу функціональну перевірку проводять лише після повного складання руків’я.

Вимикач Bosch 11 ZL 46 підходить для цільового ремонту, коли збігаються модель інструмента, геометрія корпусу, привод штовхача та контактна конфігурація. Добір за цими ознаками допомагає повернути молотку передбачуване вмикання й зупинку та уникнути повторного розбирання через зовні подібну, але конструктивно іншу кнопку.
