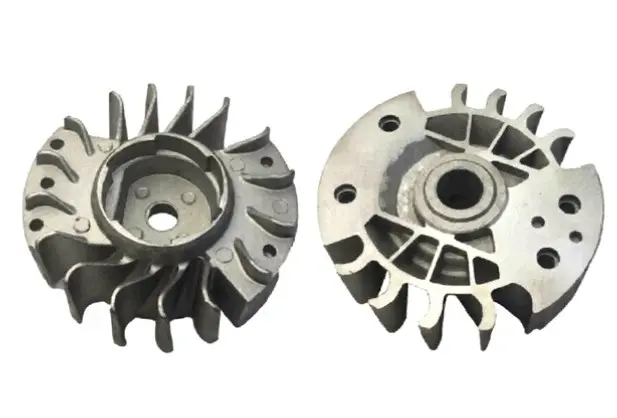

Магнето (маховик) для бензопили St M 180 AZT-2

Магнето (маховик) для бензопили St M 180 AZT-2

Магнето AZT-2 призначене для встановлення на бензопилу St M 180. Це маховик системи запалювання, який розміщується в зоні двигуна та працює разом з електронним модулем. Під час обертання колінчастого вала деталь бере участь у роботі магнето, пов’язаній з утворенням іскри на свічці та запуском двигуна.

Маховик складається з центральної посадкової частини та зовнішньої крильчатки. Центральна зона потрібна для встановлення деталі на штатне місце, а крильчатка під час роботи двигуна забезпечує рух повітря в цій частині вузла. Таку будову потрібно враховувати, коли підбирається заміна для знятого маховика.

Цю деталь не слід плутати з котушкою запалювання, свічкою, проводом або електронним модулем. Маховик є окремою складовою системи, тому для заміни потрібно порівняти виконання старої запчастини, її форму та посадкову частину із запропонованим варіантом. Під час зіставлення також варто врахувати позначення AZT-2.

Коли потрібна заміна

Маховик застосовують під час ремонту системи запалювання, відновлення бензопили після розбирання двигуна або заміни штатної деталі, що зазнала механічного пошкодження. Перед замовленням доцільно зняти старий маховик та оглянути вузол. Так можна перевірити стан посадкового місця й точніше визначити потрібне виконання запчастини.

Якщо бензопила не запускається або двигун працює з перебоями, недостатньо одразу замінити лише маховик. Несправність може бути пов’язана зі свічкою, модулем запалювання, проводкою, посадковим місцем чи неправильним складанням. Послідовна перевірка цих складових допомагає знайти причину порушень у роботі системи.

Як правильно підібрати маховик

Порівняйте позначення AZT-2 та геометрію знятої деталі: загальну форму, центральний посадковий отвір, розташування кріпильних і технологічних отворів, а також профіль крильчатки. Оцінювати потрібно всі доступні ознаки разом. Збігу лише за моделлю бензопили недостатньо, адже для St M 180 можуть траплятися різні виконання залежно від року випуску або конструкції системи запалювання.

Насамперед уважно зіставте центральну посадкову зону. Її форма та положення відносно інших частин конструкції мають відповідати знятому маховику. Після цього порівняйте отвори й профіль крильчатки. Така перевірка допомагає відрізнити потрібну запчастину від деталі іншого виконання ще до монтажу.

Встановлення

Маховик установлюють на передбачене для нього штатне місце в системі запалювання. Перед монтажем посадкову зону потрібно очистити, а виконувати роботу зручніше зі знятою свічкою запалювання. Деталь установлюють без перекосу, дотримуючись правильного положення відносно модуля та інших елементів вузла.

Після складання переконайтеся, що складові системи запалювання не торкаються обертової частини. Окремо перевірте правильність посадки маховика та загальне компонування розібраного вузла. Ретельне зіставлення старої й нової деталей та акуратний монтаж дають змогу відновити штатне розташування елементів системи запалювання бензопили St M 180.
