Колінвал для бензопил Goodluck GL4500/5200

Колінвал Goodluck GL4500/5200 для ремонту двигуна бензопили

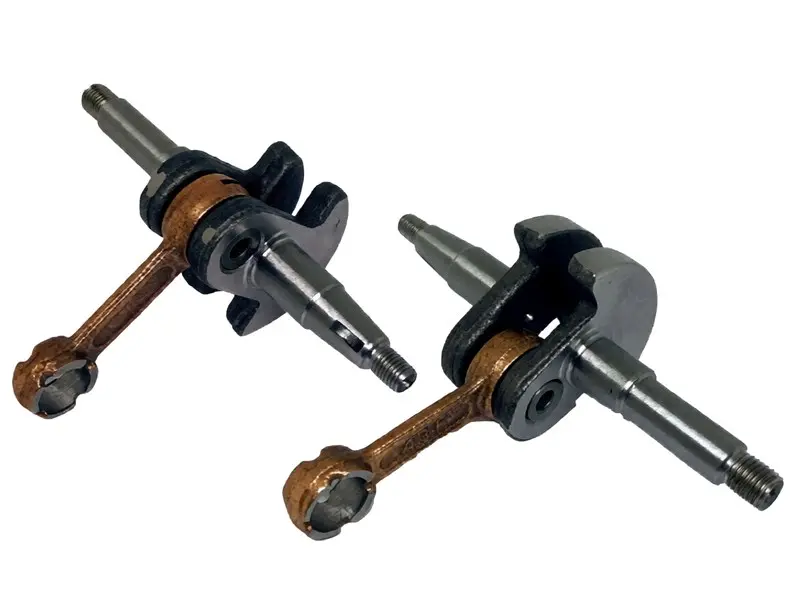

Колінвал призначений для двотактних двигунів бензопил Goodluck GL4500 і GL5200. Деталь працює у складі кривошипно-шатунного механізму: приймає зусилля від поршня через шатун, перетворює його зворотно-поступальний рух на обертання та передає крутний момент на привід бензопили. Від стану колінвала залежать плавність обертання, правильний рух поршня й нормальна робота суміжних деталей двигуна.

Конструкція об'єднує вал, шатун і дві щоки з противагами. Таке компонування забезпечує механічний зв'язок поршня з обертовими частинами двигуна. На протилежних боках розташовані ступінчасті посадкові ділянки, конус і різьбові кінці для встановлення суміжних деталей. Колінвал застосовують під час капітального ремонту двигуна, коли попередня деталь має пошкоджені посадки, деформацію, зношене з'єднання із шатуном або інші дефекти, що перешкоджають вільному та рівному обертанню.

Основні параметри

• Призначення: колінчастий вал для двигуна бензопили.
• Сумісні моделі: Goodluck GL4500 і GL5200.
• Загальна довжина: 137 мм.
• Різьбові ділянки: M8 і M10.
• Діаметри ступенів вала: 12 мм, 15 мм і 15 мм.
• Розмір конусної ділянки: 13,5 × 10,5 мм.
• Конструкція: колінвал у зборі із шатуном.

Як правильно підібрати деталь

Позначення бензопили — перший, але не єдиний критерій вибору. Перед замовленням зіставте старий колінвал із зазначеними розмірами: перевірте загальну довжину, діаметри посадок, розміри різьби з обох боків і форму конусної ділянки. Особливої уваги потребують місця встановлення підшипників і сальників: відмінність навіть на одній ділянці не дасть правильно зібрати картер або встановити суміжну деталь. Також порівняйте довжину й розташування ступенів, напрямок різьби, геометрію щік і положення шатуна.

Перевірка геометрії особливо корисна під час ремонту бензопил, випущених під спорідненими торговими назвами. Зовні подібні двигуни можуть відрізнятися посадками та кріпленням. Якщо позначення моделі на корпусі читається погано або двигун уже ремонтували, орієнтуйтеся на фактичні розміри демонтованого вала та компонування двигуна. Не підбирайте колінвал лише за зовнішньою подібністю корпусу бензопили.

Коли потрібна перевірка колінвала

Підставою для розбирання та дефектування є помітний люфт шатуна в нижньому з'єднанні, заклинювання, пошкодження різьби, зношені посадки, сліди перегрівання, биття або деформація вала. Такі ознаки можуть супроводжуватися стороннім стукотом, посиленою вібрацією та нерівномірним обертанням. Перед заміною потрібно перевірити й сусідні деталі: підшипники, сальники, поршень, циліндр і картер. Це допомагає визначити причину несправності та не встановлювати новий колінвал разом із деталями, які вже мають критичне зношення.

Встановлення та контроль після складання

Монтаж потребує розбирання двигуна й роз'єднання половин картера. Посадкові поверхні очищають від забруднень і залишків старих ущільнень, а підшипники та сальники оглядають до остаточного складання. Зусилля під час посадки слід прикладати через відповідну оправку, не допускаючи ударів по різьбі, конусу, щоках або шатуну. Положення колінвала в картері має забезпечувати вільне обертання без заїдань і бічного контакту.

Після з'єднання картера перевірте легкість обертання, положення шатуна та відсутність стороннього опору. Зчеплення, маховик та інші демонтовані деталі встановлюють із дотриманням порядку складання конкретної бензопили. Точне зіставлення розмірів до початку ремонту зменшує ризик повторного розбирання та допомагає відновити двигун Goodluck GL4500 або GL5200 із правильним розташуванням усіх суміжних деталей.
