Передня зірка ACV для Zongshen ZS250-5, 428, 16 зубців, сталь 20

Передня зірка ACV для Zongshen ZS250-5

Передня трансмісійна зірка призначена для ланцюгового привода мотоцикла Zongshen ZS250-5. Вона встановлюється з боку двигуна, приймає обертання від вихідного вала та передає його приводному ланцюгу. Модель розрахована на ланцюг типорозміру 428 і має 16 зубців. Ці два параметри визначають сумісність зірки з ланцюгом і впливають на передавальне відношення привода, тому під час ремонту їх потрібно звіряти з конфігурацією мотоцикла.

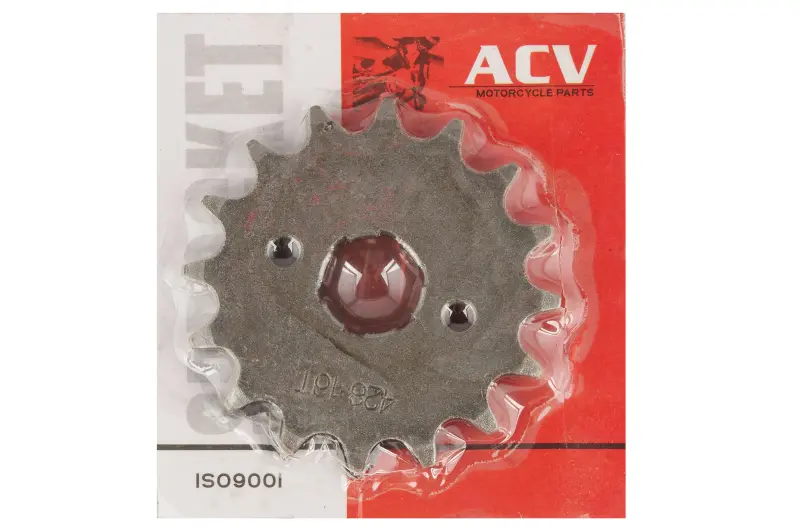

Деталь виготовлена зі сталі 20. Конструкція містить зовнішній зубчастий вінець, центральний посадковий отвір і два додаткові отвори для фіксації. Така форма відповідає призначенню передньої зірки: вона має правильно сідати на вал, утримуватися передбаченим кріпленням і розташовуватися в одній площині з ланцюгом та задньою зіркою. Для встановлення слід використовувати штатні кріпильні деталі конкретної модифікації мотоцикла.

Основні параметри

• Призначення: передня зірка ланцюгової трансмісії.
• Сумісність: Zongshen ZS250-5.
• Типорозмір ланцюга: 428.
• Кількість зубців: 16.
• Матеріал: сталь 20.
• Бренд деталі: ACV.

Як правильно підібрати зірку

Позначення 428 стосується розмірного стандарту приводного ланцюга. Зірка має працювати з ланцюгом того самого типорозміру: невідповідність профілю та розмірів не дає отримати нормальне зачеплення. Число 16T означає наявність шістнадцяти зубців. Для заміни без зміни заводської конфігурації вибирайте таку саму кількість зубців, як на встановленій деталі. Інша кількість змінює передавальне відношення та потребує свідомого підбору всієї конфігурації привода.

Перед придбанням додатково порівняйте посадкову частину старої зірки: форму й розміри центрального отвору, розташування фіксувальних отворів, товщину деталі та положення зубчастого вінця відносно вала. Модель мотоцикла, стандарт ланцюга й кількість зубців — обов’язкові, але не єдині точки перевірки. Це особливо актуально, якщо техніку раніше ремонтували, на ній встановили інший двигун чи комплект привода або модель існує в кількох модифікаціях.

Коли потрібна заміна

Стан передньої зірки оцінюють разом із ланцюгом і задньою зіркою. Підставою для обслуговування є помітно стоншені або загнуті в один бік зубці, нерівномірне вироблення, пошкодження посадкової частини, нестабільне зачеплення чи ривки під час передавання тяги. Зношений зубчастий вінець заважає ланцюгу рівномірно входити в зачеплення та може прискорювати зношування інших деталей привода.

Якщо ланцюг та обидві зірки мають виражене вироблення, їх перевіряють як єдиний комплект. Установлення нової деталі разом із сильно зношеним ланцюгом може спричинити гучну роботу, нерівномірний хід і швидку появу слідів зношування. До монтажу також потрібно перевірити стан вихідного вала, фіксатора та кріплення: пошкоджене посадкове місце не можна компенсувати звичайною заміною зірки.

Рекомендації зі встановлення

Монтаж виконують на розвантаженій та очищеній ланцюговій передачі. Зірку встановлюють у штатному положенні, надійно фіксують передбаченим кріпленням, після чого перевіряють співвісність із задньою зіркою, натяг ланцюга та вільне обертання привода. Ланцюг не повинен надмірно провисати, бути перетягнутим або заїдати під час прокручування колеса. Після перших поїздок варто повторно проконтролювати кріплення й натяг відповідно до вимог обслуговування мотоцикла.

Ця зірка підходить для ремонту привода Zongshen ZS250-5 за умови використання ланцюга 428 і передньої зірки на 16 зубців. Точний збіг посадкової геометрії, способу фіксації та положення вінця допоможе встановити деталь без зміни штатної конфігурації трансмісії.
