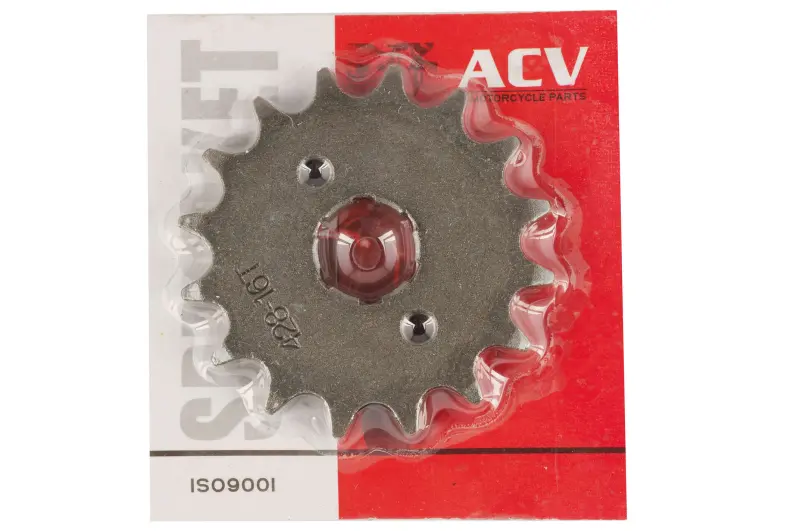

Передня ведуча зірка ACV для Zongshen ZS125J 428-16T, сталь 20

Передня зірка ACV 428-16T для Zongshen ZS125J

Передня ведуча зірка призначена для ланцюгового приводу мотоцикла Zongshen ZS125J. Вона встановлюється на вихідний вал коробки передач і передає крутний момент через приводний ланцюг на задню зірку. Виконання 428-16T поєднує відповідність ланцюгу типорозміру 428 та 16 зубців. Це основні параметри, які потрібно зберегти під час заміни, якщо необхідні штатне передавальне відношення й узгоджена робота деталей приводу.

Зірка виготовлена зі сталі 20. Суцільний металевий диск має центральну посадкову частину, зубчастий вінець і два отвори на площині. Деталь розрахована на спільну роботу з ланцюгом 428: ширина та крок зубчастого вінця мають відповідати типорозміру ланцюга. Ланцюг іншого стандарту не можна добирати лише за зовнішньою схожістю, адже відмінності в геометрії роликів і ланок спричиняють неправильне зачеплення.

Призначення та сумісність

Модифікація зірки зазначена як ZS125A/ZS125J. Перелік сумісної мототехніки також охоплює Viper ZS150J/ZS125A та Zongshen ZS125. Під час добору для конкретного року випуску потрібно одночасно перевірити модель мотоцикла, тип ланцюга 428, кількість зубців 16T і геометрію посадки на вал. Назва моделі сама собою не виключає відмінностей між версіями двигуна або трансмісії, тому посадковий профіль, положення фіксувальних деталей і виліт зірки порівнюють зі знятою деталлю до монтажу.

Що перевірити перед установленням

• Типорозмір ланцюга: зірка працює з приводним ланцюгом 428; позначення ланцюга має збігатися.
• Кількість зубців: вінець має 16 зубців. Зміна їх кількості змінює передавальне відношення, тому для штатної заміни обирають той самий показник.
• Посадку: центральний профіль, зовнішні розміри посадкової зони, розташування фіксації та виліт мають відповідати валу і старій зірці.
• Стан приводу: ланцюг і задню зірку оглядають на розтягнення, нерівномірне спрацювання, загострені або загнуті зубці.
• Співвісність: після складання ланцюг має проходити по обох зірках без бічного зміщення та перекосу.

Перед монтажем посадкове місце очищають від забруднень і залишків старого мастила, після чого перевіряють стан вала та деталей фіксації. Зірка повинна сідати без перекосу й надмірного люфту. Кріплення затягують способом і з моментом, передбаченими настановою з обслуговування конкретного мотоцикла. Після складання регулюють натяг ланцюга за нормою виробника, прокручують заднє колесо вручну та перевіряють вільний хід ланцюга в кількох положеннях.

Коли потрібна заміна

Підставою для перевірки передньої зірки є загострені, загнуті або помітно нерівномірно спрацьовані зубці, ривки під час передавання тяги, сторонній шум з боку ланцюгового приводу та нестабільний натяг ланцюга по колу. Нову зірку не варто встановлювати без оцінювання інших деталей: розтягнутий ланцюг або зношена задня зірка порушує зачеплення та прискорює появу виробітку на новому зубчастому вінці. За вираженого спільного зносу привод обслуговують комплектно.

Модель ACV 428-16T підходить для ремонту зі збереженням 16-зубої передньої зірки та ланцюга стандарту 428. До початку робіт достатньо зіставити чотири ключові ознаки: модифікацію мотоцикла, стандарт ланцюга, кількість зубців і посадкову геометрію. Такий добір допомагає встановити деталь без зміни штатної конфігурації ланцюгового приводу й отримати правильне зачеплення по всій довжині ланцюга.
