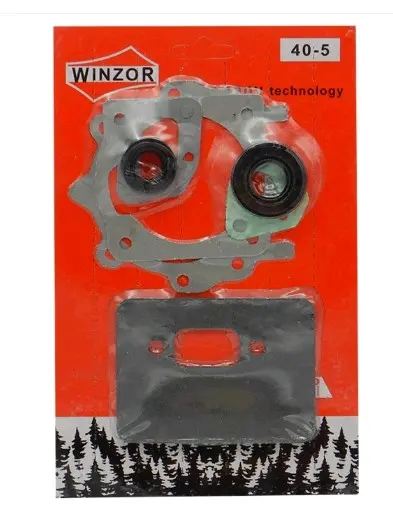

Комплект прокладок двигуна мотокоси 1E40F із сальниками

Комплект прокладок двигуна мотокоси 1E40F із сальниками

Набір призначений для ремонту та повторного складання двигуна типу 1E40F, який застосовується в мотокосах і бензинових тримерах. Він об’єднує п’ять пласких прокладок різної форми та два сальники. Таке поєднання дає змогу обслужити нерухомі з’єднання корпусу й місця виходу обертових деталей під час одного розбирання двигуна, не добираючи основні ущільнення окремо.

Прокладки розміщуються між спряженими деталями двигуна та закривають проміжки на стиках. Від правильності їх посадки залежать герметичність картера, з’єднання циліндра й інших розібраних ділянок. Сальники працюють навколо валів: їхні ущільнювальні крайки відокремлюють внутрішню порожнину двигуна там, де нерухома корпусна деталь контактує з обертовою. Комплект потрібен під час капітального ремонту, заміни циліндро-поршневих деталей, розкриття картера або усунення витоків і підсмоктування повітря через зношені ущільнення.

Комплектація та призначення

• П’ять фігурних прокладок розраховані на різні спряжені поверхні двигуна 1E40F; потрібне місце визначають за контуром, розташуванням кріпильних отворів і прохідних вікон.
• Два сальники призначені для відновлення ущільнення обертових з’єднань двигуна під час розбирання картера та обслуговування колінчастого вала.
• Єдиний ремонтний набір зручний у разі повного розбирання мотора, коли старі прокладки втрачають цілісність під час зняття деталей, а стан сальників можна перевірити одночасно.

Як перевірити сумісність

Головний критерій вибору — тип двигуна 1E40F. Самої зовнішньої схожості мотокоси недостатньо: виробники техніки можуть використовувати різні версії моторів і змінювати форму окремих з’єднань. Перед установленням зіставте кожну прокладку зі знятою деталлю за зовнішнім контуром, кріпильними отворами, вирізами та внутрішніми каналами. Проходи не повинні перекриватися або зміщуватися відносно відповідної поверхні.

Для сальників необхідно окремо звірити зовнішній діаметр, діаметр робочої крайки та ширину з деталями, демонтованими з двигуна. Також враховуються бік установлення і глибина посадки. Розміри сальників у назві позиції не зазначені, тому ці параметри слід перевірити до початку складання. Якщо мотор уже ремонтували або його корпус відрізняється від типової версії 1E40F, порівняння старого комплекту з новим особливо важливе.

Підготовка та встановлення

Після розбирання видаліть залишки попередніх прокладок і забруднення з обох спряжених поверхонь. Площини мають бути чистими, без фрагментів старого ущільнення та виступних слідів складу, які можуть завадити рівномірному приляганню. Під час очищення не можна пошкоджувати площину подряпинами або знімати метал. Нову прокладку укладають без перекосу, суміщаючи всі отвори й канали до встановлення кріплення.

Сальник запресовують рівно, не деформуючи корпус і робочу крайку. Поверхню вала в зоні контакту слід оглянути: помітне зношення, корозія або гострі крайки можуть пошкодити нове ущільнення. Напрямок сальника, глибину посадки, послідовність затягування кріплення та потребу в герметизувальному складі визначають за конструкцією конкретного двигуна і його сервісними даними.

Коли комплект використовують під час ремонту

Заміна потрібна в разі пошкодження прокладки під час розбирання, розривів і розшарування, затвердіння сальників, слідів витоку на стиках або діагностованого підсмоктування повітря через корпусні з’єднання. Після складання двигун перевіряють на відсутність підтікань і нестабільної роботи. Комплект підходить для планового відновлення двигуна 1E40F, але остаточний вибір роблять після порівняння контурів прокладок і посадкових розмірів обох сальників із деталями конкретної мотокоси.
