Комплект прокладок двигателя мотокосы 1E40F с сальниками

Комплект прокладок двигателя мотокосы 1E40F с сальниками

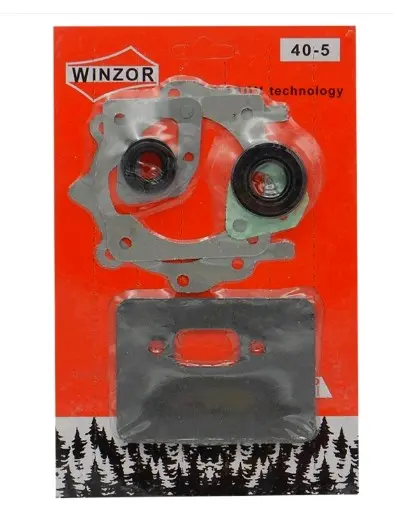

Набор предназначен для ремонта и повторной сборки двигателя типа 1E40F, применяемого в мотокосах и бензиновых триммерах. Он объединяет пять плоских прокладок разных контуров и два сальника. Такое сочетание позволяет обслужить неподвижные соединения корпуса и зоны выхода вращающихся деталей во время одной разборки двигателя, не подбирая основные уплотнения по отдельности.

Прокладки располагаются между сопрягаемыми деталями двигателя и закрывают зазоры на стыках. От их посадки зависят герметичность картера, соединения цилиндра и других разобранных участков. Сальники работают вокруг валов: их уплотняющие кромки отделяют внутреннюю полость двигателя в местах, где неподвижная корпусная деталь соприкасается с вращающейся. Комплект востребован при капитальном ремонте, замене цилиндро-поршневых деталей, вскрытии картера или устранении утечек и подсоса воздуха через изношенные уплотнения.

Комплектация и назначение

• Пять фигурных прокладок рассчитаны на разные сопрягаемые поверхности двигателя 1E40F; нужное место определяется по контуру, расположению крепежных отверстий и проходных окон.
• Два сальника предназначены для восстановления уплотнения вращающихся соединений двигателя при разборке картера и обслуживании коленвала.
• Единый ремонтный набор удобен при полной разборке мотора, когда старые прокладки теряют целостность при снятии деталей, а состояние сальников можно проверить одновременно.

Как проверить совместимость

Основной критерий выбора — тип двигателя 1E40F. Одного внешнего сходства мотокосы недостаточно: производители техники могут использовать разные версии моторов и изменять форму отдельных соединений. Перед установкой сопоставьте каждую прокладку со снятой деталью по наружному контуру, крепежным отверстиям, вырезам и внутренним каналам. Проходы не должны перекрываться или смещаться относительно ответной поверхности.

Для сальников необходимо отдельно сверить наружный диаметр, диаметр рабочей кромки и ширину с деталями, снятыми с двигателя. Также учитываются сторона установки и глубина посадки. Размеры сальников в названии позиции не указаны, поэтому эти параметры следует проверить до начала сборки. Если мотор уже ремонтировался или его корпус отличается от типовой версии 1E40F, сравнение старого комплекта с новым особенно важно.

Подготовка и установка

После разборки удалите остатки прежних прокладок и загрязнения с обеих сопрягаемых поверхностей. Плоскости должны быть чистыми, без фрагментов старого уплотнения и выступающих следов состава, способных помешать равномерному прилеганию. При очистке нельзя повреждать плоскость царапинами или снимать металл. Новую прокладку укладывают без перекоса, совмещая все отверстия и каналы до установки крепежа.

Сальник запрессовывают ровно, не деформируя корпус и рабочую кромку. Поверхность вала в зоне контакта следует осмотреть: выраженная выработка, коррозия или острые кромки могут повредить новое уплотнение. Направление сальника, глубину посадки, порядок затяжки крепежа и необходимость применения герметизирующего состава определяют по конструкции конкретного двигателя и его сервисным данным.

Когда комплект используют при ремонте

Замена требуется при повреждении прокладки во время разборки, разрывах и расслоении, затвердевании сальников, следах утечки на стыках либо диагностированном подсосе воздуха через корпусные соединения. После сборки двигатель проверяют на отсутствие подтеканий и нестабильной работы. Комплект подходит для планового восстановления двигателя 1E40F, но окончательный выбор делают после сравнения контуров прокладок и посадочных размеров обоих сальников с деталями конкретной мотокосы.
