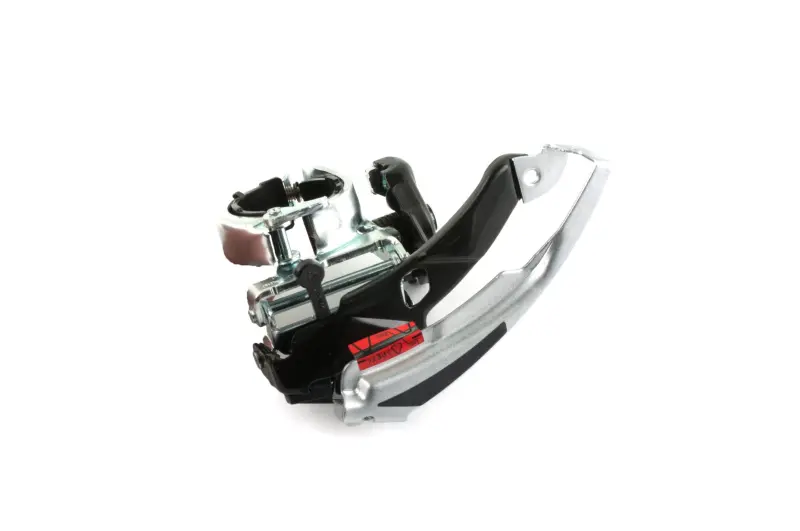

Передній перемикач Shimano Tourney FD-TX50, універсальна тяга

Передній перемикач Shimano Tourney FD-TX50

Модель призначена для велосипедної трансмісії з трьома передніми зірками та шістьма або сімома задніми передачами. Перемикач переводить ланцюг між зірками системи за командою лівої манетки: напрямна рамка відхиляє ланцюг у потрібний бік, а правильно налаштовані обмежувачі утримують його в межах системи. FD-TX50 підходить для ремонту велосипедів, де потрібне індексне перемикання SIS і збережена сумісна конфігурація приводу.

Сумісність і призначення

FD-TX50 належить до передніх перемикачів типу Top Swing та кріпиться хомутом на підсідельну трубу. Подвійне підведення троса Dual Pull дає змогу прокладати трос зверху або знизу, тому модель зручніше узгодити з рамами, що мають різні схеми проводки. Хомут розрахований на посадковий діаметр 34,9 мм; для труб 31,8 і 28,6 мм застосовуються відповідні адаптери. Перед встановленням на трубу меншого діаметра заздалегідь доберіть адаптер за результатом точного вимірювання місця кріплення.

Перемикач розрахований на потрійну систему з великою зіркою на 42 зубці. Загальна місткість становить 18 зубців, допустима різниця між великою та середньою зірками — 8 зубців, підтримувана лінія ланцюга — 47,5 або 50 мм. Він узгоджений із 6- та 7-швидкісними ланцюгами HG/UG. Ці параметри потрібно перевіряти разом: самого збігу кількості передніх зірок недостатньо для правильного положення рамки відносно системи.

Що перевірити під час вибору

• Конфігурацію трансмісії: три зірки спереду та шість або сім задніх зірок.
• Геометрію системи: велика зірка на 42 зубці, місткість 18 зубців і різниця 8 зубців між великою та середньою зірками.
• Лінію ланцюга: положення системи має відповідати значенню 47,5 або 50 мм.
• Кріплення: виміряйте зовнішній діаметр підсідельної труби в місці встановлення; для 28,6 і 31,8 мм потрібен відповідний перехідник, для 34,9 мм передбачене штатне положення хомута.
• Проводку троса: Dual Pull допускає верхнє та нижнє підведення, однак сорочки й напрямні на рамі мають забезпечувати вільний хід троса.
• Тип конструкції: Top Swing повинен уміщуватися біля підсідельної труби та не перетинатися з деталями рами, покришкою чи кріпленням.

Практичні переваги

• Подвійне підведення троса дає змогу зберегти передбачений рамою верхній або нижній напрям проводки без перероблення маршруту.
• Багаторозмірне хомутове кріплення дозволяє встановити перемикач на підсідельні труби трьох поширених діаметрів із використанням потрібних адаптерів.

Встановлення та налаштування

Перед затягуванням хомута напрямну рамку розташовують безпосередньо над великою зіркою та паралельно до неї. Між нижньою крайкою рамки й зубцями великої зірки залишають проміжок 1–3 мм. Болт фіксації троса затягують моментом 5–7 Н·м. Після під’єднання троса послідовно налаштовують нижній обмежувач, натяг троса, роботу на середній зірці та верхній обмежувач. У крайніх положеннях проміжок між ланцюгом і відповідною пластиною напрямної виставляють у межах 0–0,5 мм.

FD-TX50 доречний для заміни перемикача з деформованою рамкою, зношеними шарнірами або нестабільним переведенням ланцюга, якщо параметри старої трансмісії збігаються із зазначеними вище. Після монтажу потрібно перевірити перемикання під час обертання педалей на всіх трьох передніх зірках і переконатися, що ланцюг не скидається назовні, не сходить до рами та не треться об напрямну у використовуваних поєднаннях передач.
