Задня кришка гальмівного барабана Zongshen/Lifan 125/150 для спицевого колеса, з колодками

Задня кришка гальмівного барабана Zongshen і Lifan 125/150 для спицевого колеса

Деталь призначена для ремонту механічного барабанного гальма заднього колеса на відповідних мотоциклах Zongshen і Lifan сімейства 125/150. Це опорна панель гальмівного механізму, розрахована на виконання колеса зі спицями. До комплекту входять гальмівні колодки, тому позиція доречна, коли потрібно замінити не лише основу механізму, а й фрикційну пару, що контактує з барабаном.

Як працює деталь

Кришка встановлюється в гальмівний барабан заднього колеса та слугує основою для колодок і механічного привода. Під час натискання на педаль тяга повертає зовнішній важіль, а привод усередині панелі розводить колодки. Їхні накладки притискаються до внутрішньої поверхні барабана та створюють гальмівне зусилля. Після відпускання педалі механізм має повертатися у початкове положення, щоб колесо оберталося без постійного пригальмовування.

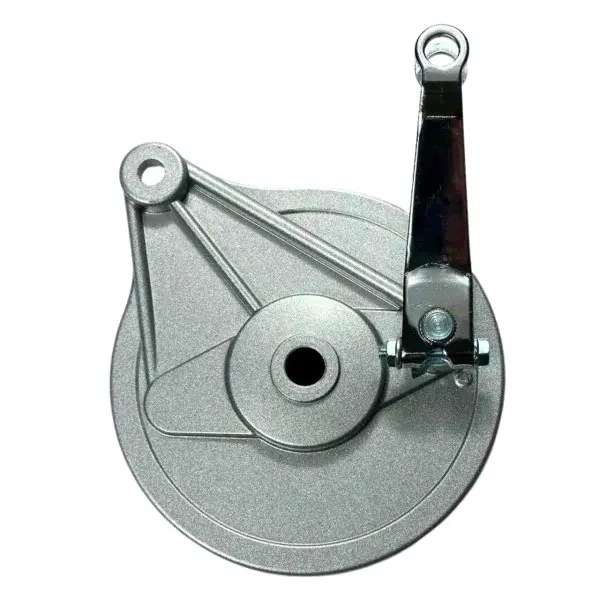

Конструкція має центральний отвір під вісь, зовнішній приводний важіль і окремий упор для утримання панелі від провертання. Таке компонування характерне для заднього механічного барабанного гальма зі спицевим колесом. Колодки постачаються разом із кришкою, тож під час комплексного ремонту не доведеться окремо добирати пару до панелі.

Що перевірити перед вибором

• Тип колеса: ця версія призначена для спицевого виконання. Її не варто встановлювати замість версії для литого диска без перевірки всієї посадкової геометрії.
• Модель і модифікацію: позначення Zongshen/Lifan 125/150 визначає сімейство застосування, проте мотоцикли однієї марки можуть мати різні маточини, барабани та привод гальма.
• Посадку в барабан: порівняйте з демонтованою кришкою загальний діаметр панелі, положення центрального отвору та глибину посадки. Точні значення мають відповідати параметрам конкретного колеса.
• Точки з’єднання: зіставте розташування упора, орієнтацію зовнішнього важеля та спосіб приєднання гальмівної тяги. Після складання тяга не повинна працювати з перекосом.
• Стан суміжних деталей: до монтажу огляньте внутрішню поверхню барабана, вісь, тягу, кріплення та поворотні деталі. Пошкодження сусідніх компонентів не усувається лише заміною кришки з колодками.

Встановлення та перевірка після ремонту

Монтаж виконують зі знятим заднім колесом, дотримуючись порядку складання для конкретного мотоцикла. Панель має повністю сісти в барабан, упор — зайняти штатне положення, а осьове кріплення — бути затягнутим відповідно до настанов виробника техніки. Після приєднання тяги регулюють вільний хід педалі за нормою для моделі. Надто малий вільний хід може залишати колодки притиснутими до барабана, а надто великий збільшує хід педалі та затримує спрацювання гальма.

Перед поїздкою підніміть заднє колесо та переконайтеся, що воно вільно обертається з відпущеною педаллю й зупиняється після її натискання. Потім перевірте гальмування на малій швидкості у безпечному місці. Якщо колесо підклинює, важіль не повертається або педаль має нестабільний хід, експлуатацію слід відкласти до повторної перевірки складання й регулювання. Для точного добору враховуйте одночасно модель мотоцикла, тип спицевого колеса та геометрію знятої деталі: збіг лише за робочим об’ємом двигуна не підтверджує правильну посадку.
