Задній індексний перемикач H50 на 7 швидкостей, під болт

Задній перемикач H50 для 7-швидкісної трансмісії

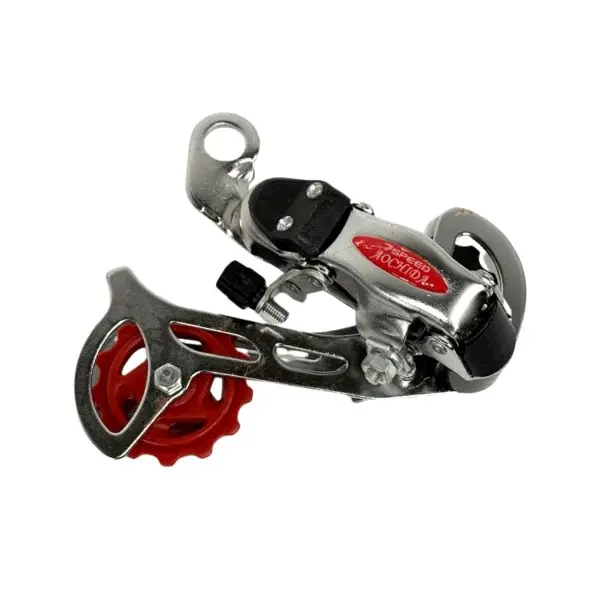

Модель H50 призначена для велосипеда із сімома задніми зірками та індексним керуванням передачами. Перемикач приймає зусилля від троса манетки, переміщує ланцюг упоперек блока зірок і повертається під дією пружини. Пряме кріплення під болт розраховане на встановлення до сумісного наконечника рами — півня. Сріблястий корпус, темна рамка та червоний нижній ролик утворюють характерне виконання цієї версії.

Як працює перемикач

Конструкція містить шарнірний механізм, рамку з двома роликами, поворотну пружину, затискач троса та регулювальні гвинти. Верхній напрямний ролик підводить ланцюг до вибраної зірки, а нижній допомагає вибирати його провисання під час зміни передатного відношення. Індексний формат розрахований на послідовні фіксовані положення манетки: після правильного налаштування кожному клацанню відповідає перехід на сусідню задню зірку.

H50 підходить для відновлення звичайної велосипедної трансмісії, якщо старий перемикач деформований після удару, має пошкоджену рамку чи ролики, помітний люфт у шарнірах або послаблену поворотну пружину. Перед заміною варто виключити інші причини неточного перемикання: тугий або забруднений трос, пошкоджену оболонку, зношений ланцюг, ненадійно закріплене колесо та викривлений півень. Нова деталь не виправить перекіс місця кріплення, тому стан наконечника рами перевіряють окремо.

Що перевірити під час вибору

• Кількість задніх зірок: ця версія розрахована на сім положень. Для велосипеда з трьома передніми та сімома задніми зірками орієнтиром залишається саме кількість зірок позаду, а не загальне позначення 21 швидкість.
• Спосіб встановлення: потрібен прямий монтаж під болт до півня рами. Варіанти з окремим гачком на вісь колеса мають інше приєднання та не є прямою заміною.
• Керування: перемикач індексний, тому манетка має бути призначена для семи задніх передач, а трос і оболонка — рухатися вільно, без заїдань.
• Геометрія трансмісії: до придбання порівняйте розташування кріплення, довжину й форму рамки, а також розмір найбільшої задньої зірки зі старою конфігурацією. Гранична місткість і максимальна кількість зубців для цієї позиції не заявлені.

Встановлення та налаштування

Перемикач встановлюють на справний півень без перекосу, після чого ланцюг проводять через обидва ролики у правильному напрямку та закріплюють трос. Далі обмежувальними гвинтами задають крайні положення навпроти найменшої та найбільшої зірок. Окремим регулюванням виставляють проміжок між напрямним роликом і блоком зірок, а натягом троса домагаються чіткого збігу проміжних індексних положень.

Після складання прокрутіть шатуни вручну й послідовно перевірте всі сім передач. Ланцюг має переходити між сусідніми зірками без спроби зійти за край блока, рамка не повинна наближатися до спиць, а верхній ролик не повинен торкатися найбільшої зірки. Завершальну перевірку виконують спочатку під невеликим навантаженням. H50 буде доречним вибором для ремонту семишвидкісної системи, коли збігаються кількість задніх зірок, індексна манетка та пряме болтове кріплення до рами.
