Кришка генератора ліва Delta 139FMB

Кришка генератора ліва Delta 139FMB

Деталь призначена для встановлення з лівого боку двигуна 139FMB на мопедах Delta відповідної модифікації. Вона утворює зовнішню частину корпуса з боку генератора та магнето, закриває розташовану всередині зону від пилу, дорожнього бруду й випадкового механічного контакту. Така кришка потрібна за наявності тріщин, сколів, деформації привалкової площини або пошкодження різьби в місцях кріплення старої деталі. Справний корпус також важливий після ремонту генератора, коли розібране з’єднання потрібно скласти без перекосів і з рівномірним приляганням по контуру.

Призначення та конструкція

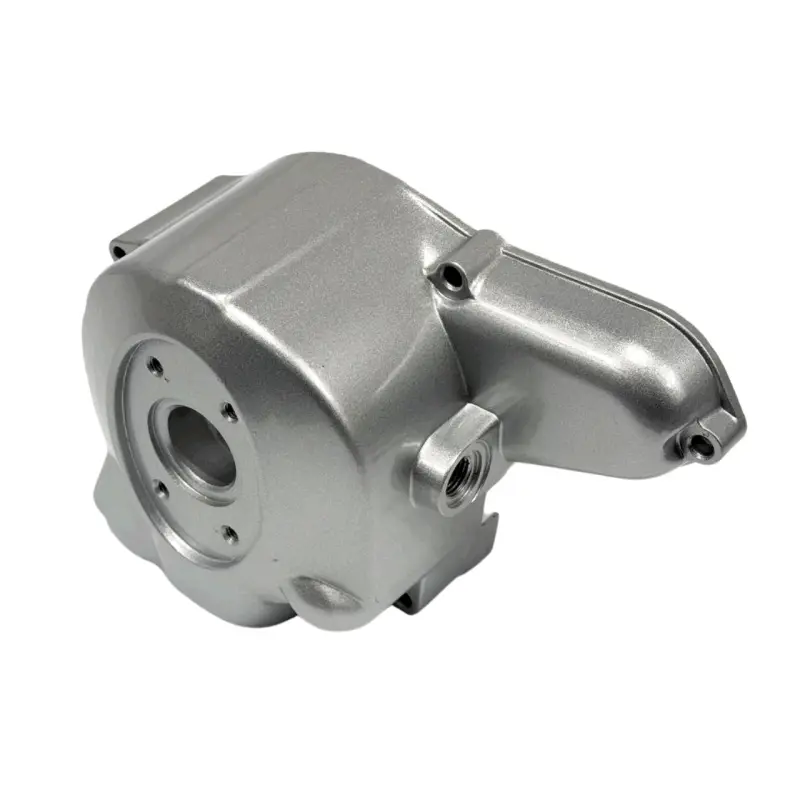

Кришка має сріблясту поверхню, округлу основну частину й видовжений бічний виступ. У конструкції передбачені центральний отвір, окремий різьбовий канал і кілька точок кріплення по периметру. Така геометрія визначає положення деталі відносно картера, генератора та сусідніх частин двигуна. Під час підбору збігу лише загальної назви недостатньо: мають відповідати весь зовнішній контур, привалкова площина, розташування отворів і форма бічної частини.

Для двигунів сімейства 139FMB пропонуються різні виконання лівих кришок: у продажу є варіанти під генератори на дві та на шість котушок, а також версії з відмінною конфігурацією біля електростартера й виводів проводки. Тому позначення 139FMB варто використовувати як перший критерій, а остаточне рішення приймати після порівняння демонтованої кришки та генераторної частини конкретного мотора. Це особливо актуально для техніки, яку раніше ремонтували або на якій могли встановити двигун іншої модифікації.

Що перевірити перед вибором

• Модель двигуна. На техніці має бути встановлений двигун 139FMB; назва мопеда сама по собі не виключає відмінностей між роками та версіями.
• Бік установлення. Ця деталь належить до лівого боку двигуна, де розміщений генераторний механізм.
• Тип генератора. Зіставте кількість котушок, положення статора, форму зони навколо ротора та напрямок виходу проводів.
• Геометрію корпуса. Порівняйте округлу частину, бічний виступ, центральний отвір, різьбові канали й усі точки кріплення.
• Спряжений контур. Привалкова площина та отвори під напрямні мають без зміщення збігатися з картером.
• Супутні деталі. До розбирання визначте стан прокладки, ущільнень, пробок і кріплення, а також уточніть склад придбаної позиції.

Рекомендації зі встановлення

Монтаж виконують на чистій і непошкодженій привалковій поверхні. Залишки старої прокладки видаляють обережно, не залишаючи задирок на картері та новій кришці. Для складання використовують прокладку, що відповідає обраній конфігурації, а зношені ущільнення попередньо замінюють. Кришку підводять до місця рівно, контролюючи напрямні, проводку генератора та відсутність затиснутих деталей. Болти встановлюють у відповідні отвори й підтягують поступово, у перехресній послідовності, дотримуючись моменту із сервісних даних двигуна.

Після складання слід перевірити вільне прокладання проводів, щільність з’єднання по всьому контуру та відсутність стороннього контакту всередині. Перший запуск проводять зі спостереженням за місцем стику: сліди мастила, нерівномірний зазор або незвичний шум потребують зупинки та повторної перевірки монтажу. Правильно підібрана ліва кришка 139FMB відновлює штатне закриття генераторної частини й дає змогу акуратно завершити ремонт двигуна Delta без припасування кріпильних отворів.
