Комплект натягувача ланцюга ГРМ Delta зі штангою та пружиною

Комплект натягувача ланцюга ГРМ Delta зі штангою та пружиною

Комплект призначений для обслуговування пружинного механізму натягу ланцюга газорозподілу на мопедах сімейства Delta. Його завдання — передавати зусилля пружини через штангу на коромисло натягувача, щоб механізм вибирав провисання ланцюга під час роботи двигуна. Це не сам ланцюг і не повний набір із коромислом, зірочкою чи напрямним роликом, а деталі приводу натягувача, які встановлюються у передбачений канал картера.

Конструкція та призначення

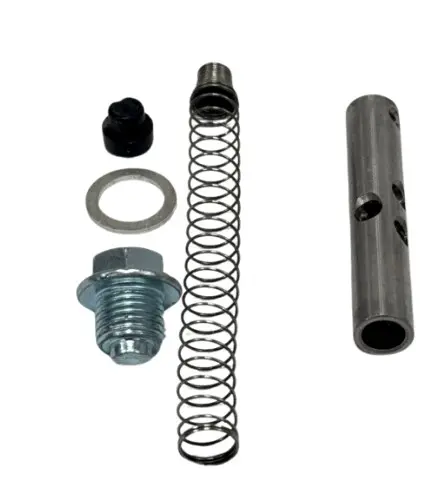

У конструкції застосовані довга порожниста штанга з бічними отворами, вита пружина, гумова деталь, шайба та різьбова пробка. Пружина створює притискне зусилля, штанга передає його до коромисла, а пробка із шайбою закриває посадковий отвір. Така схема працює разом із ланцюгом ГРМ, коромислом натягувача, зірочкою та напрямним роликом, тому стан кожної з цих складових впливає на результат ремонту.

Комплект підходить для відновлення штатної схеми натягу, якщо стара пружина втратила пружність, штанга має сліди зношення або пошкоджені супутні деталі. Характерний шум із боку приводу ГРМ не варто автоматично пов’язувати лише з пружиною: провисання може бути спричинене витягнутим ланцюгом, зношеною зірочкою, коромислом чи напрямним роликом. Перед заміною доцільно оглянути механізм повністю та визначити, які позиції справді потребують оновлення.

Як перевірити сумісність

Товарні картки такої конфігурації відносять комплект до мопедів Delta, Alpha та Active, однак у межах цих сімейств трапляються різні модифікації двигунів. Для точного підбору порівняйте комплект із демонтованими деталями та будовою конкретного мотора. Основні орієнтири — довжина й діаметр штанги, розташування та форма її отворів, виконання обох торців, довжина й діаметр пружини, форма гумової деталі, розміри шайби, а також діаметр і крок різьби пробки.

• Тип деталі: привід пружинного натягувача ланцюга ГРМ.
• Застосування: двигуни мопедів сімейства Delta; для Alpha та Active сумісність перевіряють за конструкцією встановленого механізму.
• Склад конструкції: штанга, пружина, гумова деталь, шайба та різьбова пробка.
• Пов’язані деталі: коромисло натягувача, зірочка, напрямний ролик і ланцюг ГРМ.

Назва моделі мопеда сама по собі не замінює звіряння. Якщо старі деталі вже зняті, розкладіть їх у робочій послідовності та зіставте не лише загальну форму, а й посадкові поверхні. Особливу увагу приділіть різьбовій пробці: невідповідність різьби або ущільнювальної шайби означає, що комплект розрахований на інше виконання картера.

Установлення та контроль після ремонту

Перед монтажем очистьте канал штанги й посадкове місце пробки від забруднень, перевірте вільний рух штанги без перекосу та огляньте коромисло в точці контакту. Деталі встановлюють у послідовності, передбаченій конструкцією двигуна, зберігаючи правильний напрямок штанги та пружини. Пробка має заходити по різьбі без надмірного зусилля, а шайба — рівно прилягати до посадкової поверхні. Момент затягування обирають за сервісними даними конкретного двигуна.

Після складання потрібно перевірити мітки газорозподілу, можливість ручного провертання двигуна та відсутність заїдання натягувача. Лише після цього виконують запуск і оцінюють роботу приводу за відсутністю стороннього шуму. Якщо ланцюг, зірочка або напрямні мають помітне зношення, встановлення лише нової пружини зі штангою не усуває причину зайвого провисання. Комплект доцільно застосовувати як частину повного обслуговування приводу ГРМ із перевіркою всіх сполучених деталей.
