Задня зірка Yamaha YBR125 428, 45 зубців, d 64 мм

Задня зірка Yamaha YBR125 428, 45 зубців, отвір 64 мм

Задня ведена зірка призначена для ланцюгового привода мотоцикла Yamaha YBR125. Вона встановлюється на задньому колесі, входить у зачеплення з приводним ланцюгом типорозміру 428 і передає тягове зусилля від передньої зірки до колеса. Виконання на 45 зубців підходить для заміни деталі з такою самою кількістю зубців без навмисної зміни прийнятого передавального відношення. Діаметр центрального посадкового отвору становить 64 мм.

Деталь потрібна під час планового обслуговування привода або ремонту після зношення зубчастого вінця. Зношена зірка може заважати ланцюгу рівно входити в зачеплення: приводами для перевірки є загострені чи загнуті в один бік зубці, нерівномірне спрацювання, ривки та сторонній шум із боку привода. Стан варто оцінювати разом із ланцюгом і передньою зіркою, оскільки спряжені деталі працюють як комплект і впливають на ресурс одна одної.

Конструкція та основні параметри

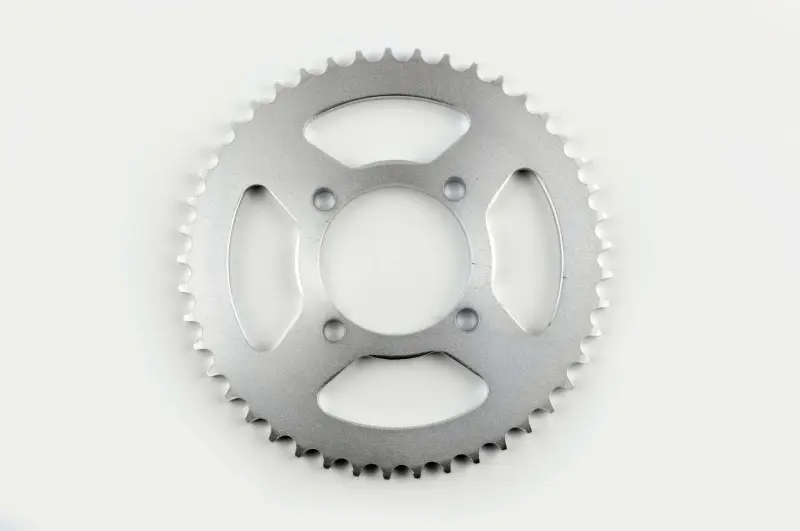

Зірка виконана як цілісний диск із зубчастим зовнішнім вінцем. Навколо центральної посадки передбачено чотири кріпильні отвори, а ближче до вінця — чотири великі розвантажувальні вікна. Така схема відповідає кріпленню на маточинну частину заднього колеса YBR125. Для цієї позиції заявлено розмір 79 мм за центрами кріпильних отворів, діаметр кожного отвору становить 8,5 мм. Ці параметри не менш важливі за назву моделі, адже саме вони визначають збіг зі штатним посадковим місцем.

• Призначення: задня ведена зірка ланцюгового привода.
• Модель: Yamaha YBR125.
• Розмір ланцюга: 428.
• Кількість зубців: 45.
• Центральний отвір: 64 мм.
• Кріплення: чотири отвори діаметром 8,5 мм, розмір за центрами — 79 мм.

Як перевірити сумісність

Перед замовленням зіставте стару зірку одразу за кількома ознаками: розміром ланцюга 428, кількістю зубців 45, діаметром центральної посадки 64 мм, числом точок кріплення, діаметром отворів і їхнім розташуванням. Перевірки лише за назвою Yamaha YBR125 недостатньо, якщо на мотоциклі змінювали маточину, колесо або весь комплект привода. Встановлений ланцюг також має бути розрахований на зірки 428; інший типорозмір не забезпечить правильного зачеплення із зубчастим вінцем.

Кількість зубців впливає на передавальне відношення в парі з передньою зіркою. Якщо потрібно відновити звичну конфігурацію, обирайте ту саму кількість зубців, що була на правильно підібраній старій деталі. Перехід на іншу кількість змінює поведінку трансмісії та може вимагати перевірки придатної довжини ланцюга, тому ця позиція передусім розрахована на конфігурацію 428/45T.

Встановлення та обслуговування

Монтаж виконують на чисту посадкову поверхню без перекосу. До затягування кріплення перевірте, що центральний отвір вільно й точно сідає на передбачену частину маточини, усі чотири отвори збігаються без примусового зміщення, а зірка залишається в одній площині з ланцюгом. Кріплення затягують рівномірно за схемою з посібника з обслуговування конкретної версії мотоцикла; потрібний момент слід брати із заводської документації.

Після встановлення необхідно відрегулювати натяг ланцюга та співвісність заднього колеса, потім прокрутити колесо вручну й переконатися, що ланцюг рухається без заклинювання та надмірної зміни провисання. Після перших поїздок корисно повторно проконтролювати кріплення й натяг. Одночасна перевірка ланцюга, передньої зірки, демпферів маточини та кріплення допомагає усунути причину нерівномірної роботи привода, а не лише її зовнішній прояв.
