ЦПГ Yamaha Jog/BW 50, 40 мм, палець 10 мм, BBC-2

ЦПГ Yamaha Jog/BW 50, 40 мм, палець 10 мм, BBC-2

Циліндро-поршнева група BBC-2 призначена для ремонту двотактних двигунів скутерів Yamaha Jog і BW 50. Комплект застосовують для заміни зношеної циліндро-поршневої пари, коли циліндр і поршень відпрацювали свій ресурс, на робочих поверхнях з’явилися задири або верхня частина двигуна потребує відновлення. Діаметр поршня становить 40 мм, діаметр поршневого пальця — 10 мм. Обидва параметри потрібно перевірити до замовлення, адже саме вони визначають можливість установлення деталей на конкретне виконання двигуна.

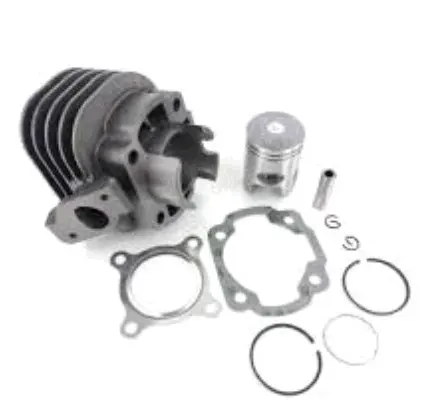

До набору входять циліндр, поршень, поршневий палець, поршневі кільця, стопорні кільця та прокладки. Така комплектація містить основні деталі для складання верхньої частини двигуна: не доведеться окремо добирати циліндр, елементи поршневої групи, фіксатори та прокладки. Циліндр має ребристу зовнішню частину, а прокладки з набору призначені для з’єднань ЦПГ. Перед монтажем усі елементи необхідно зіставити зі знятим вузлом і посадковими поверхнями двигуна.

Як правильно підібрати ЦПГ

Самої назви моделі скутера для точного вибору недостатньо. Yamaha Jog і BW 50 мають різні виконання, які можуть відрізнятися конфігурацією двигуна та геометрією кріплень. Порівняйте новий циліндр зі старим за формою основи, розташуванням кріпильних отворів, каналів і випускного вікна. Також перевірте місця сполучення з двигуном і відповідність деталей посадковим площинам.

Поршневий палець діаметром 10 мм має відповідати отвору у верхній головці шатуна. Цей розмір потрібно перевіряти окремо: відповідність поршня діаметру 40 мм ще не гарантує, що палець підійде до шатуна. Під час добору враховуйте обидва параметри одночасно — поршень 40 мм і палець 10 мм. Порівняння розмірів та конструкції з демонтованими деталями дає змогу заздалегідь виявити можливу невідповідність кріплень, каналів або інших спряжених ділянок.

Підготовка двигуна та монтаж

Перед складанням перевірте стан шатуна, підшипників і посадкових площин. Окремо огляньте елементи впуску та випуску, що сполучаються з циліндром. Нова циліндро-поршнева група не усуває зношення суміжних деталей, тому їх потрібно оцінити до встановлення комплекту. Посадкові поверхні слід очистити від залишків старих прокладок, щоб попередній ущільнювальний матеріал не заважав правильному розташуванню деталей.

Поршневі та стопорні кільця встановлюйте обережно, без перекосів і деформації. Прокладки з комплекту використовуйте під час складання відповідних з’єднань ЦПГ. Повторно ставити старі пошкоджені прокладки не варто, оскільки вони можуть перешкодити коректному монтажу. Перед остаточним складанням перевірте положення циліндра, збіг кріпильних отворів, каналів і випускного вікна, а також відповідність пальця верхній головці шатуна.

BBC-2 доцільно обирати для ремонту Yamaha Jog/BW 50, якщо знята циліндро-поршнева група відповідає комплекту за поршнем 40 мм, пальцем 10 мм і конфігурацією циліндра. Набір підходить для планової заміни зношеної пари та відновлення верхньої частини двотактного двигуна. Ретельне порівняння перед покупкою допоможе підібрати потрібне виконання й уникнути невідповідностей безпосередньо під час складання.
