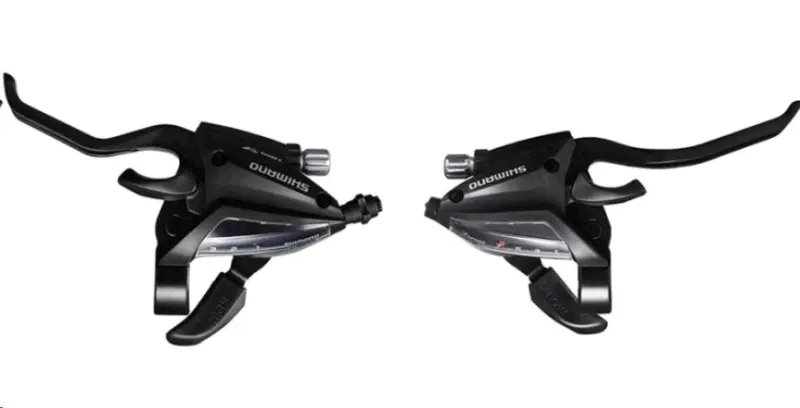

Комплект манеток Shimano ST-EF500(C) 3×7 із гальмівними ручками

Комплект Shimano ST-EF500(C) 3×7 із гальмівними ручками

Парні комбіновані органи керування призначені для велосипеда з трьома положеннями переднього перемикача та сімома передачами ззаду. Лівий моноблок керує переднім перемикачем, правий — заднім. У кожному корпусі манетка поєднана з важелем механічного гальма, тож перемикання й гальмування доступні біля руків’я керма.

Керування та конструкція

У ST-EF500 використано схему EZ FIRE PLUS із двома окремими важельцями перемикання: кожне відповідає за перехід у своєму напрямку. Обране положення відображається оптичним індикатором, тому поточну передачу легко перевірити без пробного перемикання. Довгі чотирипальцеві гальмівні важелі дають звичну площу хвату кількома пальцями, а регулювання вильоту допомагає налаштувати відстань від керма до важеля. Корпуси та важелі мають чорне виконання, комплект розрахований на лівий і правий боки керма.

Що перевірити під час добору

Основний критерій сумісності — фактична конфігурація трансмісії: три передні зірки системи та сім положень заднього перемикача. Кількість задніх зірок потрібно перерахувати, адже зовні близькі версії ST-EF500 випускаються і для іншої кількості передач. Слід урахувати й тип керма: ця серія належить до комбінованих ручок для прямого керма. Вона працює з тросовим керуванням гальмами та не призначена для гідравлічної гальмівної лінії.

Тип механічного гальма перевіряють окремо від кількості передач. У чотирипальцевих версіях ST-EF500 передбачене узгодження з підтримуваними гальмівними системами за допомогою перемикача режиму. Його положення має відповідати встановленому гальму. Для переднього V-brake та переднього механічного дискового гальма MTB Shimano окремо вказує застосування відповідного модулятора зусилля. Не варто добирати цей комплект лише за позначенням 3×7: схема гальм і режим ручок так само важливі, як сумісність із перемикачами.

Практичні переваги

• Манетка й гальмівний важіль розміщені в одному корпусі, тому обидві основні команди доступні біля кожного руків’я.
• Оптичні покажчики допомагають контролювати вибрані положення переднього та заднього перемикачів під час поїздки.
• Регулювання вильоту гальмівних важелів дає змогу підібрати зручну відстань до керма після встановлення.
• Парний формат забезпечує узгоджене розташування органів керування ліворуч і праворуч під час комплексної заміни старих моноблоків.

Встановлення та налаштування

Перед монтажем старі ручки порівнюють із новим комплектом за боками встановлення, схемою 3×7, довжиною гальмівних важелів, типом механічних гальм і розташуванням тросів. Моноблоки закріплюють на кермі так, щоб пальці вільно діставали до гальмівних і перемикальних важелів, а їхній хід не обмежували гріпси чи інші аксесуари. Далі під'єднують троси перемикання та гальм, задають правильний гальмівний режим і повністю регулюють обидві системи.

Після монтажу перевіряють затягнення кріплень, вільне повернення важелів, послідовне проходження всіх трьох передніх і семи задніх положень, натяг тросів та роботу кожного гальма. Спочатку перевірку виконують на нерухомому велосипеді, потім — на безпечній ділянці з малою швидкістю. Якщо налаштування потребує заміни оболонок, точного регулювання перемикачів або узгодження гальмівного режиму, роботу доцільно доручити веломеханіку.

Основні характеристики

• серія: Shimano ST-EF500(C);
• тип: комбіновані манетки з механічними гальмівними ручками;
• конфігурація: ліва на 3 положення, права на 7 передач;
• механізм перемикання: EZ FIRE PLUS;
• індикація: OPTICAL GEAR DISPLAY;
• виконання гальмівного важеля: чотирипальцеве;
• колір: чорний;
• розташування: лівий і правий боки прямого керма.

Комплект особливо доречний під час відновлення міського, прогулянкового, трекінгового або MTB-велосипеда з трансмісією 3×7 і сумісними тросовими гальмами. Точне звіряння трансмісії та гальмівної схеми до встановлення допомагає отримати коректне перемикання й передбачуване керування обома ручками.
