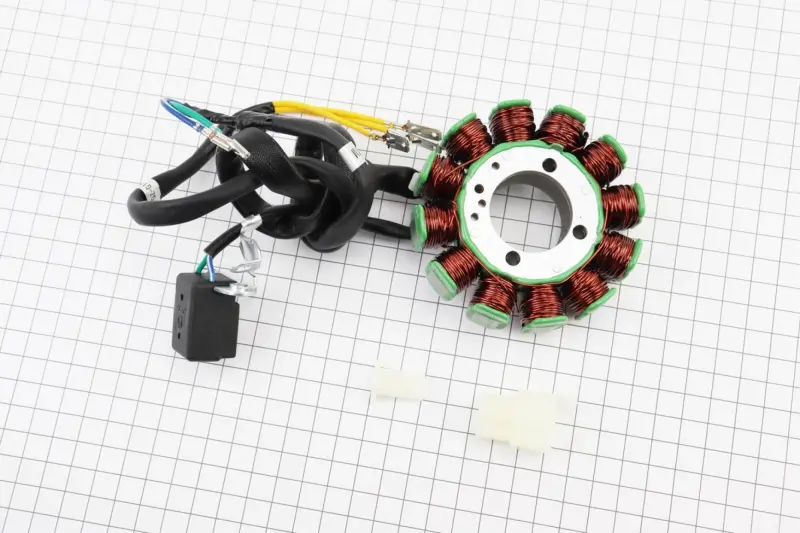

Статор генератора Loncin LX250GY3, 12 котушок, 5 проводів KOMATCU

Статор генератора Loncin LX250GY3 KOMATCU

Статор KOMATCU призначений для ремонту генераторного вузла мотоцикла Loncin LX250GY3. Це нерухома частина магнето з обмотками, яка під час роботи двигуна бере участь у виробленні електричного струму для бортової мережі. Деталь установлюють замість штатного статора, якщо діагностика показала, що несправність пов’язана саме з ним і генераторну систему потрібно повернути до передбаченої конфігурації.

Статор має 12 котушок і 5 проводів. Ці параметри важливі як для підключення, так і для правильного добору деталі до конкретного виконання генератора. Зовні схожий статор з іншою кількістю котушок або проводів може бути розрахований на іншу електричну схему, тому лише візуальної подібності для вибору недостатньо.

Заміна статора може знадобитися після пошкодження обмоток, перегріву чи порушень у проводці, а також за результатами діагностики зарядної та електричної систем. Перед придбанням варто перевірити стан з’єднань, регулятора напруги, ротора й інших пов’язаних елементів. Це допоможе правильно визначити причину несправності та не замінювати справну деталь.

Добір перед придбанням

Насамперед переконайтеся, що запчастина добирається для мотоцикла Loncin LX250GY3. Після цього порівняйте знятий статор із новим за двома головними параметрами: кількість котушок має становити 12, а кількість проводів — 5. Додатково зіставте точки кріплення, розташування обмоток, напрямок виходу джгута та виконання з’єднань. Ці елементи мають відповідати встановленому генераторному вузлу.

Особливо уважне порівняння потрібне, якщо на мотоциклі раніше замінювали генератор, кришку двигуна або електропроводку. Після попередніх ремонтів фактичне виконання вузла може відрізнятися від початкового. Тому під час добору слід одночасно враховувати модель мотоцикла та конфігурацію демонтованої деталі.

Установлення та підключення

Перед розбиранням доцільно зафіксувати розташування проводів, штатний маршрут джгута й точки підключення. Новий статор монтують у генераторний вузол на місце знятої деталі, після чого проводку акуратно прокладають передбаченим маршрутом. Проводи не повинні натягуватися, перетискатися кришкою або торкатися ділянок, здатних пошкодити ізоляцію.

Роботи з електрообладнанням виконують за від’єднаного акумулятора та відповідно до сервісної процедури для Loncin LX250GY3. Під час монтажу важливо надійно закріпити статор, зберегти правильний напрямок виходу джгута та перевірити роз’ємні з’єднання. Попередня фіксація розташування проводів допоможе без помилок відновити штатну схему підключення.

Після складання перевірте цілісність ізоляції, відсутність перетиснутих або натягнутих проводів, надійність усіх з’єднань і роботу електричної системи. Такий контроль дає змогу своєчасно виявити помилку прокладання чи підключення до подальшої експлуатації мотоцикла.

Статор генератора KOMATCU з 12 котушками та 5 проводами підходить для відновлення генераторного вузла Loncin LX250GY3 за умови відповідності виконанню знятої деталі. Це спеціалізована запчастина для заміни штатного статора, а не окрема котушка запалювання чи універсальна обмотка для різних електричних схем.
