Ремкомплект стартера CG/CB KOMATCU

Ремкомплект стартера CG/CB KOMATCU

Комплект призначений для ремонту щіткової частини електростартера мотоциклетних двигунів сімейства CG/CB. Його застосовують, коли корпус, якір і привідна частина стартера ще придатні до експлуатації, а запуск ускладнений через зношені або заклинені щітки, ослаблені пружини чи пошкоджений щіткотримач. Такий ремонт дає змогу відновити стабільний контакт із колектором без придбання стартера в зборі, якщо діагностика не виявила несправностей інших його частин.

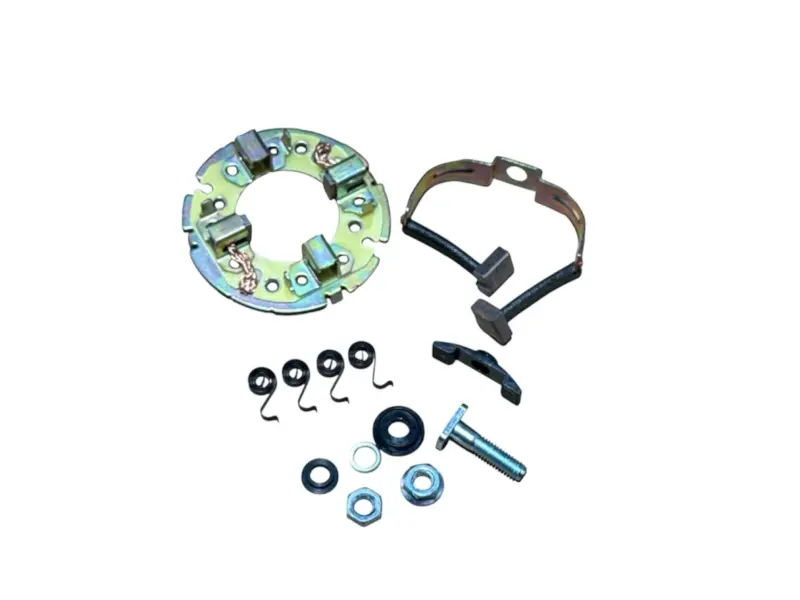

Конструкція набору поєднує круглу пластину щіткотримача, тримачі зі щітками, притискні пружини, з’єднувальну деталь, шайби, гайки та кріплення. Ці компоненти належать до внутрішньої контактної групи електродвигуна стартера. Вони розміщуються під кришкою з боку колектора та працюють разом, тому під час підбору потрібно порівнювати не одну щітку, а розташування і форму всієї збірки.

Призначення щіткової частини

Під час запуску щітки контактують із колектором якоря та передають струм на обертову частину електродвигуна. Пружини постійно притискають щітки до контактної поверхні, а тримачі спрямовують їхній рух і не дають зміщуватися в корпусі. У процесі експлуатації довжина щіток зменшується, вільний рух може порушуватися через забруднення, а сила притискання пружин — слабшати. Наслідком стає повільне обертання стартера, переривчаста робота або відсутність реакції за справного акумулятора та надійних зовнішніх з’єднань.

Ремкомплект розрахований саме на обслуговування щіткотримача. Він не замінює якір, колектор, привідну шестерню, обгінну муфту, реле або обмотки. Якщо стартер клацає, але не обертається, працює без прокручування двигуна або має сліди значного перегрівання, спочатку визначають джерело несправності. У разі пошкодження колектора, обмоток чи привідного механізму встановлення деталей щіткової групи може не розв’язати проблему.

Як перевірити сумісність

Позначення CG/CB вказує на сімейство застосування, однак стартери різних версій двигунів можуть мати відмінне внутрішнє виконання. Перед замовленням слід розібрати встановлений стартер і зіставити форму круглої пластини, кількість та розташування щіток, конфігурацію з’єднувальної деталі, положення контактного болта, точки фіксації, діаметри шайб і загальний контур набору. Окремої уваги потребує послідовність шайб та ізолювальних деталей біля контактного виводу: неправильне розміщення порушує роботу стартера.

Орієнтуватися лише на назву мотоцикла або зовнішній вигляд корпусу стартера не варто. На техніці одного сімейства могли використовуватися різні версії електростартера, а раніше встановлена деталь могла бути замінена. Найнадійніший спосіб підбору — поелементне порівняння з розібраною штатною щітковою групою. Усі деталі мають ставати на свої місця без підрізання пластин, зміни отворів і примусового згинання тримачів.

Установлення та перевірка

Перед ремонтом від’єднують живлення та знімають стартер відповідно до конструкції конкретного мотоцикла. Після розбирання очищають внутрішню порожнину, перевіряють стан колектора, якоря, втулок і провідників. На колекторі не повинно бути глибоких борозен, значного підгоряння або послаблених пластин. Після складання щітки мають вільно рухатися в напрямних, а пружини — рівномірно притискати їх до поверхні колектора без перекосу.

Під час монтажу зберігають початковий порядок шайб, гайок та ізолювальних деталей, контролюють надійність кріплення виводу й відсутність контакту струмопровідної частини з корпусом. Після складання перевіряють вільне обертання якоря та роботу стартера. Комплект доцільно використовувати, коли огляд підтвердив зношення щіток, напрямних або пружин, а решта частин стартера справна. Точне порівняння перед установленням допомагає уникнути повторного розбирання та правильно відновити запуск двигуна.
