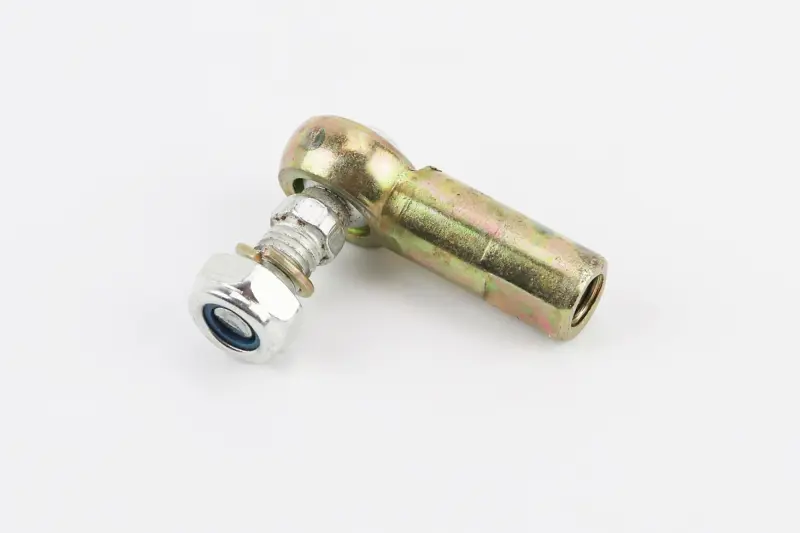

Наконечник рульової тяги ATV mod.7, права різьба

Наконечник рульової тяги ATV mod.7, права різьба

Цей наконечник встановлюється на рульову тягу квадроцикла ATV виконання mod.7 та має правий напрямок різьби. У рульовому приводі він з’єднує тягу з поворотним вузлом колеса й передає зусилля під час повороту керма. Деталь потрібна для ремонту рульового керування, коли старий шарнір зносився, у з’єднанні виник люфт або наконечник було пошкоджено.

Права різьба — один із головних параметрів добору. Орієнтуватися лише на зовнішню схожість не можна: наконечники для ATV відрізняються типом, напрямком різьби та посадковими параметрами. Виконання mod.7 слід зіставити з маркуванням і конструкцією демонтованої деталі. Перед замовленням переконайтеся, що різьбова частина встановленої тяги розрахована саме на праву різьбу, а кріпильна частина наконечника відповідає поворотному вузлу вашого квадроцикла.

Конструкція та призначення

Конструкція наконечника включає корпус шарнірного з’єднання, різьбову частину для монтажу на тягу та кріпильний палець із гайкою для з’єднання з вузлом колеса. Це дає змогу замінити зношений або пошкоджений наконечник окремо, не змінюючи всю рульову тягу, якщо вона справна та не має пошкоджень.

Шарнірне з’єднання передає зусилля між тягою і поворотним вузлом під час роботи рульового механізму. Різьбова частина фіксує наконечник на тязі, а палець із гайкою кріпить його в передбаченому посадковому місці. Під час монтажу різьба повинна заходити вільно, без перекосу. Параметри пальця та спосіб його посадки мають повністю відповідати штатному з’єднанню.

Як правильно дібрати наконечник

До встановлення порівняйте деталь зі знятим наконечником. Перевірте виконання mod.7, правий напрямок різьби, довжину та діаметр різьбової частини, форму корпусу, параметри кріпильного пальця і спосіб його посадки в поворотний вузол. Враховувати потрібно всі ознаки разом: сама лише подібна форма корпусу не гарантує правильного монтажу.

Наконечник із правою різьбою не можна замінювати версією з лівою різьбою. Через цю відмінність деталь не вдасться правильно встановити на тягу. Особливо уважна перевірка потрібна, якщо на квадроциклі раніше змінювали рульові тяги, поворотні кулаки або елементи підвіски. За таких умов орієнтуйтеся на фактично встановлені суміжні деталі й параметри демонтованого наконечника, а не лише на позначення моделі техніки.

Установлення та перевірка

Перед монтажем огляньте рульову тягу та посадкове місце поворотного вузла. Якщо тяга не пошкоджена, а всі суміжні параметри збігаються, наконечник можна встановити як окрему ремонтну деталь. Монтуйте його без перекосу: різьбове з’єднання має заходити правильно, а кріпильний палець — займати штатне положення. Для фіксації пальця передбачена гайка.

Після заміни перевірте вільний хід рульового механізму та переконайтеся, що встановлене з’єднання не має перекосу. Якщо наконечник змінюється лише з одного боку, варто оглянути другий наконечник, обидві тяги та місця їх кріплення. Люфт або пошкодження в сусідньому з’єднанні впливає на роботу всієї рульової частини.

Наконечник рульової тяги ATV mod.7 із правою різьбою призначений для планового ремонту та відновлення штатного з’єднання тяги з поворотним вузлом. Замовляйте його після перевірки напрямку різьби, типу виконання й усіх посадкових параметрів.
