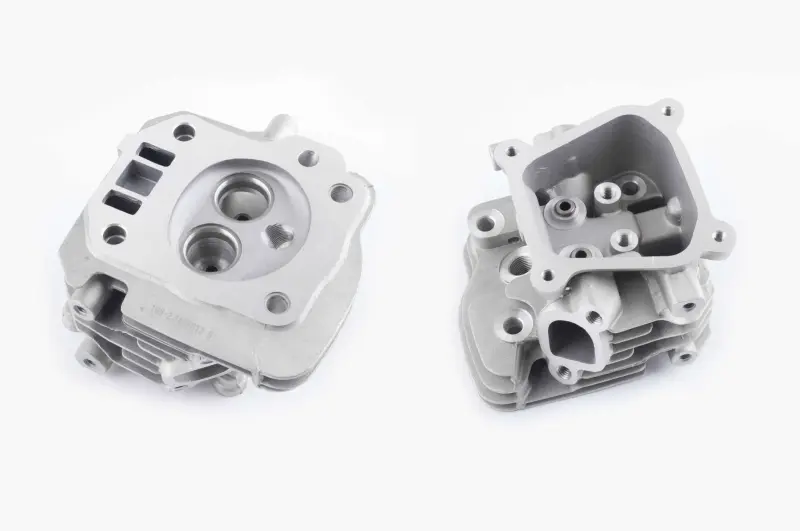

Головка циліндра 168F 6,5 к.с., гола, DIGGER

Головка циліндра DIGGER для двигуна 168F

Гола головка циліндра призначена для ремонту одноциліндрового чотиритактного бензинового двигуна 168F потужністю 6,5 к.с. з повітряним охолодженням. Такі мотори застосовують на мотоблоках та іншій малій техніці. Деталь установлюється у верхній частині циліндра, закриває його та разом із поршнем утворює камеру згоряння. У корпусі також розміщені впускний і випускний канали, зони встановлення клапанів та різьбовий отвір для свічки запалювання.

Виконання «гола» означає, що це не повністю складена головка з готовим клапанним механізмом. Такий варіант зручний для ремонту, під час якого майстер окремо визначає стан і перелік потрібних клапанних деталей. Можна перенести придатні компоненти зі старої головки або встановити підібрані для двигуна 168F деталі. Перед складанням потрібно перевірити їх відповідність посадковим місцям нового корпусу.

Призначення та будова

Головка закриває циліндр і створює умови для стискання паливоповітряної суміші. Від стану площини прилягання, камери згоряння, клапанних зон і різьбових з’єднань залежить герметичність верхньої частини циліндра. Корпус має два клапанні отвори, окремі впускний і випускний канали, монтажні отвори та зовнішні охолоджувальні ребра. Ребриста поверхня збільшує площу відведення тепла, що відповідає повітряній системі охолодження двигуна 168F.

Заміна головки доцільна за наявності тріщин, пошкодження площини прилягання, дефектів різьби свічки, зношення клапанних посадкових зон або інших пошкоджень корпусу, які не усуваються звичайним обслуговуванням. Причину зниження компресії варто визначити до розбирання: подібні ознаки можуть бути пов’язані з клапанами, прокладкою, поршневими кільцями та іншими деталями двигуна.

Що перевірити під час вибору

• Модель двигуна. Основний орієнтир для цієї позиції — позначення 168F і потужність 6,5 к.с. Збігу лише за типом техніки недостатньо, адже на зовні схожих мотоблоках можуть бути встановлені різні мотори.
• Виконання головки. Позиція пропонується в голому варіанті. Якщо для ремонту потрібна повністю складена головка, слід заздалегідь визначити, які клапанні деталі, кришка та супутні компоненти потрібні окремо.
• Геометрія корпусу. Порівняйте зі знятою деталлю розташування кріпильних отворів, форму камери згоряння, конфігурацію клапанних зон, напрямок впускного та випускного каналів, місце свічки й контур площини прилягання.
• Суміжні деталі. Перевірте відповідність клапанів, напрямних, сідел, пружин, коромисел та інших компонентів конкретній модифікації двигуна. Позначення схожої серії без порівняння геометрії не є достатньою підставою для встановлення.
• Стан двигуна. Перед складанням оцініть площину циліндра, різьби, кріплення та деталі клапанного приводу. Це допомагає не переносити в нову головку зношені компоненти й не залишати несправність, що спричинила попередній ремонт.

Установлення та підготовка до роботи

Монтаж виконують на очищену суміжну поверхню з прокладкою, що відповідає двигуну 168F. На площинах не повинно залишатися частинок старого ущільнення, нагару або забруднень. Кріплення затягують рівномірно, у послідовності та з моментом, передбаченими настановою конкретного двигуна. Довільне затягування може спричинити перекіс і порушити прилягання головки.

Після складання регулюють клапанні проміжки відповідно до вимог двигуна, перевіряють вільний рух клапанного механізму та герметичність з’єднань. Перед повним навантаженням контролюють запуск і стабільність роботи мотора. Головка DIGGER підходить для відновлення двигуна 168F за умови точного збігу модифікації, геометрії та всіх суміжних деталей.
