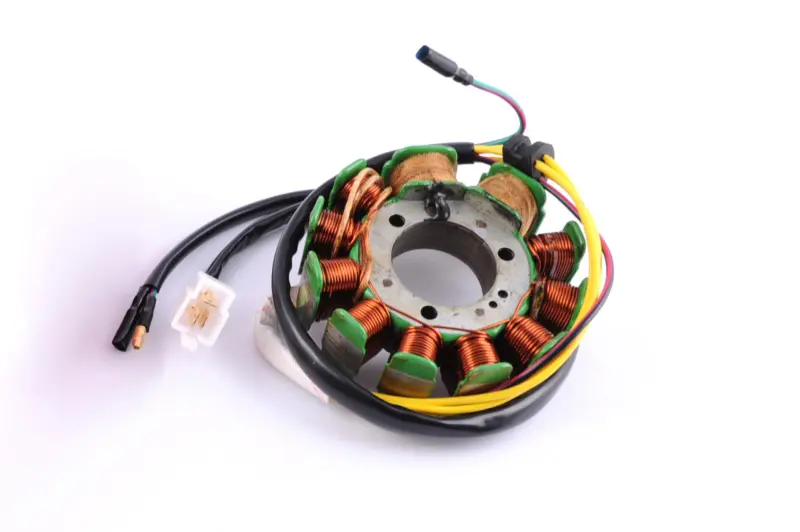

Статор генератора 4T CB/CG 125/150, 9+2 котушок KOMATCU

Статор генератора 4T CB/CG 125/150, 9+2 котушок KOMATCU

Цей статор призначений для мотоциклетних чотиритактних двигунів сімейства CB/CG об’ємом 125/150. Він має конфігурацію 9+2 котушок і є нерухомою частиною генератора. Обмотки статора працюють разом із ротором та беруть участь у виробленні електроенергії для бортової мережі, заряджання акумулятора й живлення підключеного електрообладнання.

Статор використовують для ремонту генераторної системи, коли діагностика вказує на несправність установленого вузла. Перевірка потрібна за відсутності заряджання, нестабільної напруги, пошкодження обмоток або помітних слідів перегрівання. Перш ніж замінювати деталь, радимо перевірити також роз’єми, проводку, реле-регулятор і акумулятор. Така діагностика допомагає правильно визначити причину несправності та не замінювати справні компоненти електричної системи.

Виконання 9+2 котушок

Конфігурація 9+2 є головним орієнтиром під час вибору цього статора. На двигунах CB/CG застосовуються різні виконання генераторних котушок, тому збігу сімейства та об’єму двигуна недостатньо. Деталь розрахована на варіант 4T CB/CG 125/150, де встановлено аналогічний штатний статор із такою самою кількістю котушок і відповідною схемою підключення.

Статор постачається з проводкою та роз’ємами для підключення. Перед замовленням обов’язково порівняйте їх із демонтованою деталлю, оскільки вузли для двигунів одного сімейства можуть відрізнятися конфігурацією котушок і способом підключення. Виконання з іншою кількістю котушок або іншою проводкою не слід вважати взаємозамінним без повного збігу конструкції.

Що звірити для сумісності

Порівняйте запропонований статор зі знятим вузлом за всіма доступними конструктивними ознаками. Перевірте кількість котушок, форму кріпильної пластини та розташування монтажних отворів. Окремо зіставте розмір центрального посадкового отвору, кількість і тип роз’ємів, а також напрямок виходу проводів. Найважливіше — переконатися, що виконання 9+2 відповідає деталі, яку потрібно замінити.

Ретельне порівняння особливо потрібне, якщо точна модифікація встановленої генераторної системи невідома. Однаковий об’єм 125/150 сам по собі не гарантує сумісності. Рішення про замовлення варто приймати після звіряння демонтованого статора, його кріплення, проводки та роз’ємів.

Монтаж і перевірка роботи

Під час установлення закріпіть статор у штатному положенні та акуратно прокладіть проводку передбаченим маршрутом. Проводи не повинні торкатися рухомих або гарячих деталей. Перед підключенням огляньте відповідні роз’єми та переконайтеся, що їхній стан не перешкоджає надійному з’єднанню. Не допускайте натягування, перетискання чи неправильного спрямування проводів.

Після встановлення перевірте роботу системи заряджання та освітлення. Контроль після складання дає змогу переконатися, що генераторний контур працює штатно, підключення виконано правильно, а початкову несправність усунено. Послідовне звіряння конструкції та акуратний монтаж допомагають уникнути помилки під час вибору й відновити роботу генераторної системи заміною несправного статора.
