Циліндро-поршнева група SEE для Yamaha Jog 3KJ, 72 cc, Ø47 мм, палець 10 мм

Циліндро-поршнева група SEE для Yamaha Jog 3KJ

Комплект ЦПГ призначений для двотактного скутера Yamaha Jog з позначенням двигуна 3KJ. Його застосовують під час ремонту циліндро-поршневого вузла, коли пов’язані між собою деталі потрібно замінити одним набором. Робочий діаметр циліндра та поршня становить 47 мм, заявлений об’єм — 72 cc, діаметр поршневого пальця — 10 мм.

Циліндр, поршень, кільця та палець працюють як одна система: циліндр утворює робочу поверхню, поршень передає зусилля через палець, а кільця забезпечують ущільнення в зоні циліндра. Тому у разі втрати компресії, задирів на циліндрі, пошкодження поршня чи зношення кілець доцільно оцінити стан усього вузла, а не підбирати окрему деталь без перевірки її сумісності з іншими компонентами.

ЦПГ SEE розрахована саме на Yamaha Jog 3KJ, тому її не слід вибирати лише за зовнішньою подібністю деталей. Перед замовленням порівняйте позначення двигуна, діаметр старого циліндра й поршня, діаметр пальця 10 мм, розташування кріпильних отворів і конфігурацію прокладок. Така перевірка особливо потрібна, якщо скутер уже ремонтували або на ньому встановлено компоненти іншої версії двигуна.

Переваги:

• готовий комплект для відновлення циліндро-поршневої частини двигуна;
• призначений для двотактного Yamaha Jog 3KJ;
• діаметр циліндра та поршня — 47 мм;
• заявлений робочий об’єм — 72 cc;
• застосовується поршневий палець діаметром 10 мм;

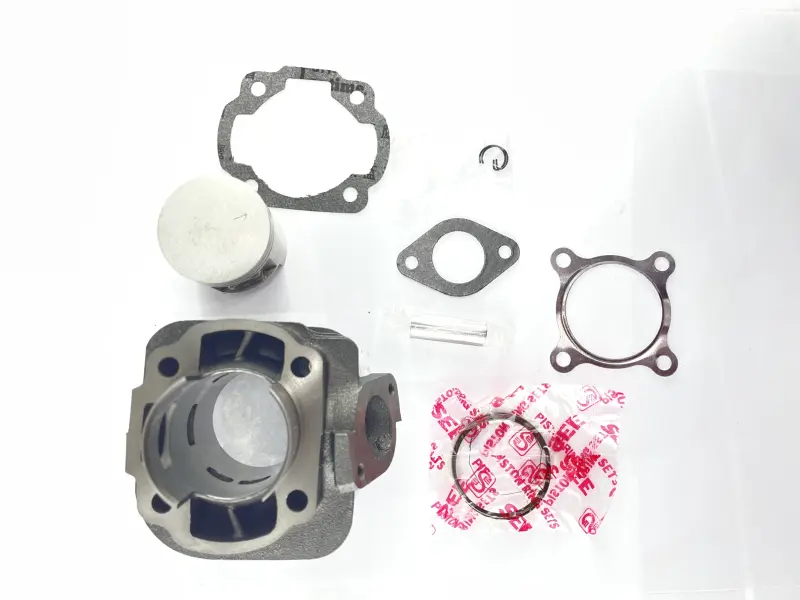

• до комплекту входять циліндр, поршень, поршневі кільця, палець, стопорні кільця та комплект прокладок.

Підбір і встановлення

Перед монтажем очистіть посадкові поверхні та переконайтеся, що прокладки відповідають площинам з’єднання. Кільця встановлюють з урахуванням їхнього положення на поршні, а стопорні кільця пальця мають бути поставлені правильно. Не варто використовувати пошкоджені старі прокладки або поєднувати деталі з різних комплектів без контролю розмірів: це ускладнює подальшу діагностику роботи двигуна.

Після складання слід перевірити вільний хід рухомих деталей, герметичність з’єднань і відсутність сторонніх дотиків. Причину попередньої несправності варто усунути до встановлення нової ЦПГ: повторний перегрів, недостатнє змащення або несправності системи живлення можуть швидко пошкодити новий циліндро-поршневий комплект. Позиція підійде для планового ремонту Yamaha Jog 3KJ за умови підтвердженої відповідності параметрів двигуна.
