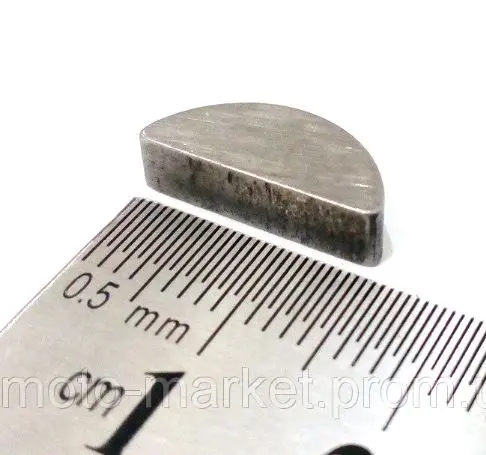

Шпонка колінвала «Муравей», сегментна JING

Шпонка колінвала «Муравей», сегментна JING

Сегментна шпонка JING призначена для встановлення на колінвал моторолера «Муравей». Вона фіксує положення спряженого елемента на валу та зберігає правильну взаємну орієнтацію частин з’єднання під час складання двигуна. Тому важливо не лише вибрати шпонку потрібного типу, а й забезпечити її точну посадку у передбачений паз.

Деталь установлюють у паз колінвала разом із відповідним елементом приводу. За правильної посадки шпонка не допускає його вільного зміщення по колу відносно вала. Вона потрібна під час повного перебирання двигуна та при локальному ремонті з’єднання, якщо решта вузла не потребує розбирання або заміни.

У яких випадках потрібна заміна

Шпонку варто замінити, якщо попередню деталь зрізало, вона деформувалася, має помітне вироблення або загубилася під час розбирання двигуна. Пошкоджена форма заважає нормальній посадці та точному розташуванню спряженого елемента. Перед повторним складанням потрібно перевірити не тільки саму шпонку, а й пази, з якими вона працює.

Якщо паз на колінвалі або у спряженій деталі має вироблення чи інше пошкодження, встановлення нової шпонки не відновить посадкове місце. Спочатку оцініть стан усього з’єднання. Це допоможе зрозуміти, чи достатньо замінити шпонку, чи уваги потребують також елементи, у яких виконані пази.

Підбір деталі

Шпонка має сегментну форму, але вибирати її лише за цією ознакою не слід. Деталі для різних двигунів можуть відрізнятися профілем, розмірами та посадкою. Перед замовленням порівняйте нову шпонку зі знятою, виміряйте попередню деталь і перевірте конфігурацію пазів на колінвалі та відповідному елементі приводу.

Додаткова перевірка особливо важлива для техніки, яку вже ремонтували. Якщо на двигуні раніше замінювали колінвал або спряжені елементи, фактичне посадкове місце може мати вирішальне значення для підбору. Орієнтуйтеся одночасно на модель моторолера, сегментний тип шпонки, параметри знятої деталі та форму наявних пазів.

Підготовка та встановлення

Перед монтажем очистьте паз від бруду й залишків пошкодженої шпонки. Переконайтеся, що на посадкових поверхнях немає частинок, які можуть спричинити перекіс. Установіть деталь у паз і перевірте її положення: профіль має відповідати посадковому місцю, а сама шпонка повинна сідати рівно.

Не намагайтеся компенсувати неправильну посадку підкладками або підганяти невідповідну деталь ударами. Шпонка іншого профілю також не є придатною заміною. Якщо деталь не встановлюється без перекосу, ще раз звірте її форму й розміри зі старою шпонкою, а також уважно огляньте стан обох пазів.

Сегментна шпонка JING підійде для ремонту з’єднання на колінвалі моторолера «Муравей», коли попередня деталь зношена, деформована, зрізана або втрачена. Ретельне зіставлення зі знятою шпонкою допоможе вибрати деталь для конкретного посадкового місця, правильно розташувати спряжений елемент на валу та зібрати вузол без зайвого доопрацювання.
