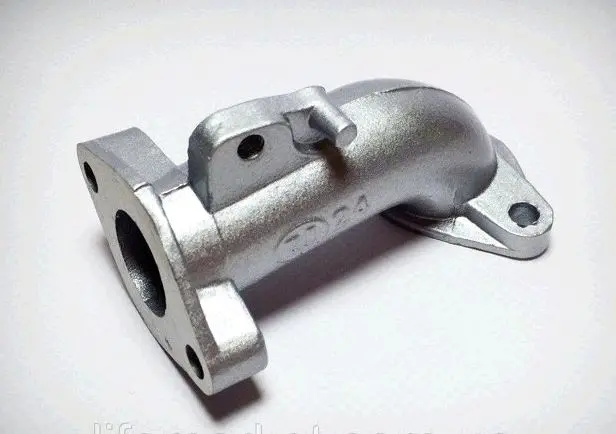

Патрубок карбюратора Alpha, алюмінієвий, mod.2 JING

Патрубок карбюратора Alpha, алюмінієвий, mod.2 JING

Цей алюмінієвий патрубок з’єднує карбюратор із двигуном мопеда Alpha та працює у складі впускного тракту. Його внутрішнім каналом паливно-повітряна суміш надходить від карбюратора до двигуна. Жорсткий корпус із фланцевим кріпленням установлюється між суміжними вузлами впускної системи.

Деталь використовують під час ремонту та обслуговування впуску як заміну патрубка з такою самою геометрією. Установлення нового патрубка потрібне, якщо старий колектор має тріщини, деформований, отримав пошкодження різьби або вже не забезпечує правильного з’єднання вузлів. Якщо в місці стику порушене прилягання, варто перевірити не лише сам патрубок, а й ущільнення та стан посадкових поверхонь.

Як підібрати потрібне виконання

Модифікація mod.2 є окремою конфігурацією. Патрубки для мопедів однієї серії можуть відрізнятися формою корпусу, напрямком каналу, розміщенням кріпильних отворів і посадковими поверхнями. Саме тому для правильного добору потрібно порівнювати деталь зі знятим патрубком, а не покладатися лише на модель мопеда.

Спочатку зіставте загальну форму корпусу та напрямок каналу. Далі перевірте кількість отворів на фланці, відстань і взаємне розташування між ними, а також посадкову частину з боку карбюратора. Важливо, щоб усі точки з’єднання відповідали деталі, яка була встановлена раніше. Така перевірка особливо потрібна, якщо на мопеді вже змінювали двигун, карбюратор або інші компоненти впуску, адже фактична конфігурація може відрізнятися від початкової.

Збіг виконання mod.2 та геометрії суміжних частин дає змогу встановити патрубок без доопрацювання. Якщо форма корпусу, отвори чи посадкові ділянки не відповідають знятому патрубку, не слід намагатися компенсувати різницю перекосом або надмірним затягуванням кріплень.

Підготовка до монтажу

Перед установленням очистьте суміжні поверхні від забруднень і залишків старого ущільнювача. Огляньте кріплення, різьбу та місця прилягання. Розташуйте патрубок у робочому положенні без зайвого зусилля та переконайтеся, що фланець правильно прилягає до посадкової площини, а кріпильні отвори збігаються.

Спочатку точно сумістіть отвори й посадкові поверхні, а потім рівномірно закріпіть патрубок. Не затягуйте кріплення з перекосом, оскільки неправильне положення корпусу може порушити прилягання у місці з’єднання. Після складання перевірте, щоб карбюратор стояв без бокового натягу, патрубок займав належне робоче положення, а змонтований вузол не заважав сусіднім деталям мопеда.

На завершення перевірте з’єднання та якість ущільнення. Патрубок Alpha mod.2 JING можна використовувати замість штатної деталі за умови повного збігу конфігурації та всіх точок стикування. Основні критерії вибору — виконання mod.2, відповідна форма корпусу, правильне розташування фланцевих отворів і сумісна посадкова частина з боку карбюратора.
