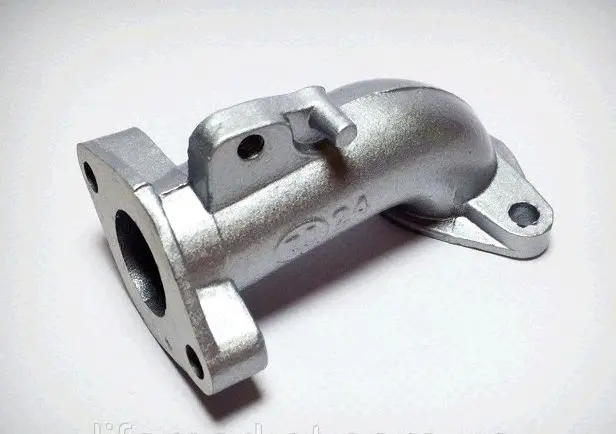

Патрубок карбюратора Alpha, алюминиевый, mod.2 JING

Патрубок карбюратора Alpha, алюминиевый, mod.2 JING

Этот алюминиевый патрубок соединяет карбюратор с двигателем мопеда Alpha и служит частью впускного тракта. По его внутреннему каналу топливно-воздушная смесь поступает от карбюратора к двигателю. Жёсткий корпус и фланцевое крепление рассчитаны на установку патрубка между сопрягаемыми узлами впуска.

Деталь используют при ремонте и обслуживании впускной системы вместо патрубка с аналогичной геометрией. Замена необходима, если прежний коллектор получил трещины или деформацию, имеет повреждённую резьбу либо больше не обеспечивает правильное соединение узлов. Нарушенное прилегание в месте соединения также требует диагностики: вместе с состоянием самого патрубка следует проверить уплотнение и посадочные поверхности.

Как правильно подобрать патрубок

Исполнение mod.2 представляет собой отдельную конфигурацию. Даже у патрубков, предназначенных для одной серии мопедов, могут различаться форма корпуса, направление канала, расположение крепёжных отверстий и посадочные поверхности. Поэтому при выборе важно сравнить предлагаемую деталь со снятым патрубком, а не ограничиваться только моделью мопеда.

Перед заказом сопоставьте форму корпуса и направление канала. Затем проверьте количество отверстий на фланце, их взаимное расположение и посадочную часть со стороны карбюратора. Все точки сопряжения должны соответствовать прежней детали. Особенно внимательно отнеситесь к проверке, если на мопеде ранее заменяли двигатель, карбюратор или другие элементы впуска: установленная конфигурация в таком случае может отличаться от первоначальной.

Точное совпадение исполнения mod.2 и геометрии соединений позволяет установить патрубок без доработки. Если форма, отверстия или посадочные части не совпадают, деталь не следует пытаться притянуть крепежом или устанавливать с перекосом.

Подготовка и установка

Перед монтажом очистите сопрягаемые поверхности от загрязнений и остатков старого уплотнителя. Осмотрите крепёж, резьбу и зоны прилегания. Установите патрубок в рабочее положение без усилия и убедитесь, что фланец правильно совмещается с посадочной плоскостью, а крепёжные отверстия совпадают.

Сначала совместите отверстия и посадочные поверхности, после чего равномерно закрепите патрубок. Не затягивайте крепления с перекосом: неправильное положение корпуса может нарушить прилегание соединения. После сборки убедитесь, что карбюратор установлен без бокового напряжения, патрубок занимает предусмотренное положение, а собранный узел не мешает соседним деталям мопеда.

После установки проверьте соединение и качество уплотнения. Патрубок Alpha mod.2 JING подходит для замены штатной детали при полном совпадении конфигурации и всех точек сопряжения. Главные условия выбора — исполнение mod.2, соответствующая форма корпуса, правильное расположение фланцевых отверстий и совпадение посадочной части со стороны карбюратора.
