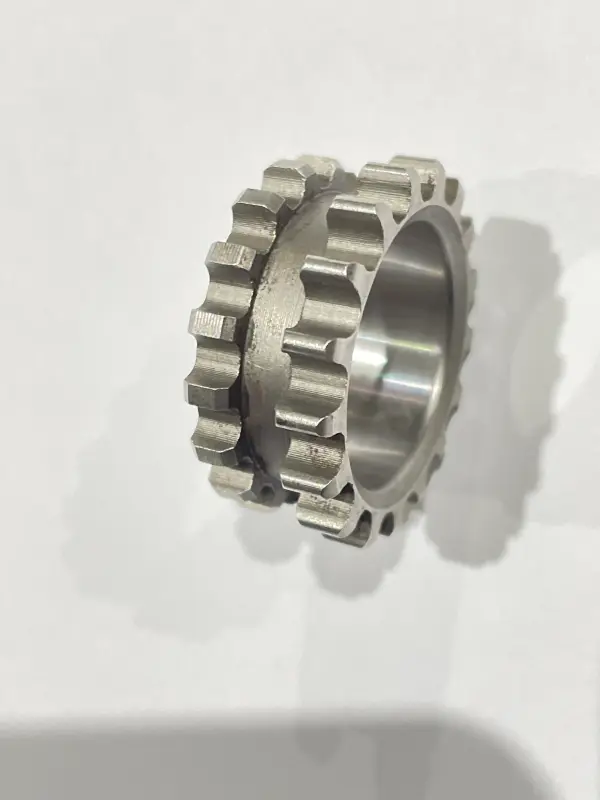

Зірка приводу ГРМ на розподільний вал 4T CB250 KOMATCU

Зірка приводу ГРМ на розподільний вал 4T CB250 KOMATCU

Зірка KOMATCU призначена для приводу розподільного вала в чотиритактному двигуні CB250 об’ємом 250 см³. Вона працює разом із ланцюгом ГРМ і передає обертання на розподільний вал, який бере участь в узгодженій роботі газорозподільного механізму. Деталь застосовують під час ремонту головки циліндра, обслуговування розподільного вала та відновлення ланцюгового приводу ГРМ.

Зірка має 17 зубців. Внутрішній діаметр становить 22 мм, зовнішній діаметр за великими зубцями — 32 мм, за меншими — 30,5 мм, ширина — 13 мм. За цими параметрами зручно порівнювати нову запчастину з демонтованою та перевіряти основні посадкові розміри ще до замовлення. Під час підбору потрібно враховувати не лише позначення CB250 і робочий об’єм, а й фактичне виконання приводу у конкретному двигуні.

Коли доцільна заміна

Зірку варто замінити під час ремонту приводу ГРМ, якщо на зубцях старої деталі є пошкодження, помітне нерівномірне вироблення або виявлено проблеми з посадкою на розподільний вал. Нову деталь також доцільно підготувати, коли двигун розбирають для заміни ланцюга ГРМ, елементів його натягу чи самого розподільного вала. У розібраному вузлі можна одразу перевірити пов’язані компоненти та зіставити профіль зубців, посадкові параметри й виконання кріплення.

Зірка працює як частина ланцюгового механізму, тому її стан потрібно оцінювати разом із ланцюгом та іншими елементами приводу. Якщо ремонт охоплює кілька компонентів, перевірте їхню відповідність до складання. Це дає змогу переконатися, що нова зірка узгоджується з установленими ланцюгом, розподільним валом і кріпленням.

Як правильно підібрати деталь

Позначення CB250 використовують для кількох модифікацій двигунів і мотоциклів, тому однаковий робочий об’єм не гарантує сумісності. Порівняйте нову зірку зі знятою за кількістю зубців, внутрішнім і зовнішнім діаметрами, шириною, формою центрального отвору та способом кріплення. Додатково звірте маркування двигуна, модель розподільного вала й відповідність ланцюга ГРМ.

Особливо ретельна перевірка потрібна для техніки, яку вже ремонтували. У такому двигуні можуть бути встановлені компоненти іншої модифікації, тому підбирати зірку лише за позначенням CB250 не варто. Орієнтуйтеся на фактичну комплектацію вузла: демонтовану деталь, розподільний вал, ланцюг і кріплення. Збіг цих параметрів дає змогу коректно відновити передбачену конструкцією схему приводу.

Підготовка та встановлення

Перед монтажем очистьте спряжені поверхні та перевірте посадку зірки на розподільному валу. Одночасно огляньте ланцюг ГРМ і пов’язані елементи приводу. Виявлені пошкодження або нерівномірне вироблення потрібно врахувати під час планування ремонту всього вузла, адже зірка працює у безпосередній взаємодії з ланцюгом.

Під час складання дотримуйтеся установчих міток і послідовності операцій, визначеної виробником двигуна. Правильне положення розподільного вала необхідне для узгодженої роботи газорозподільного механізму, тому встановлення виконують відповідно до конструкції конкретного мотора. Зірка KOMATCU для 4T CB250 підходить для планового обслуговування та ремонту, коли потрібно замінити зношену деталь і відновити штатну конфігурацію ланцюгового приводу ГРМ.
