Котушка запалювання FORESTER для бензопил Husqvarna 435/440

Котушка запалювання FORESTER для Husqvarna 435/440

Модуль призначений для системи запалювання бензинових ланцюгових пил Husqvarna 435 і 440. Він установлюється поруч із маховиком та формує імпульс, який високовольтним проводом надходить до свічки. Так утворюється іскра, потрібна для займання паливної суміші під час запуску й подальшої роботи двигуна. Котушка FORESTER підходить для ремонту пили, коли несправність штатного модуля підтверджена діагностикою.

Перевірити котушку доцільно за відсутності іскри, її нестабільної появи, ускладненого запуску або перебоїв у роботі двигуна. Такі ознаки не завжди вказують саме на поломку модуля: подібні прояви спричиняють забруднена чи волога свічка, ненадійний контакт ковпачка, пошкодження проводки вимикача зупинки та неправильно встановлений проміжок біля маховика. Перед придбанням і заміною варто відкинути ці причини — це допомагає не міняти справну деталь і швидше повернути пилу до роботи.

Конструкція та призначення

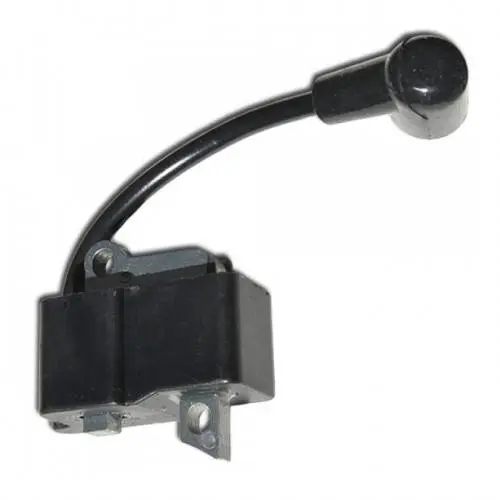

Котушка виконана єдиним модулем із корпусом, кріпильними вушками, високовольтним проводом і ковпачком свічки. Провід уже з’єднаний із корпусом та має вигнуту форму, зручну для штатного прокладання всередині пили. Точки кріплення утримують модуль навпроти магнітів маховика, а ковпачок забезпечує з’єднання зі свічкою. Таке виконання дає змогу замінити несправну котушку без перенесення високовольтного проводу зі старої деталі.

Положення модуля відносно маховика впливає на утворення іскри. Для Husqvarna 435/440 сервісна інструкція встановлює відстань 0,3 ± 0,1 мм між котушкою та магнітом маховика. Надто малий проміжок може спричинити дотик до обертової деталі, а завеликий здатен погіршити формування імпульсу. Тому під час монтажу важливі не лише збіг отворів, а й точне регулювання положення котушки.

Що перевірити під час вибору

• Модель бензопили. Ця позиція призначена для Husqvarna 435 і 440; самого збігу марки техніки недостатньо.
• Версію виконання. У родинах 435/440 є різні покоління та варіанти, тому рік випуску й повне позначення пили потрібно враховувати разом із моделлю.
• Геометрію кріплення. Зіставте розташування вушок, форму корпусу та посадку модуля зі знятою котушкою, не орієнтуючись лише на зовні подібний ковпачок.
• Прокладання проводу. Перевірте напрямок виходу й довжину високовольтного проводу, щоб він проходив штатними напрямними без натягу та не заважав установленню кожухів.

Установлення та перевірка

Роботи виконують на зупиненому й охололому двигуні. Для доступу знімають верхню кришку та стартерний вузол, вивільняють проводи з напрямних і від’єднують ковпачок від свічки. Нову котушку попередньо фіксують без остаточного затягування, повертають маховик магнітами до модуля та виставляють зазначений проміжок щупом. Після рівномірного затягування кріплення проводи повертають у передбачені напрямні, не допускаючи защемлення.

Перед остаточним складанням маховик слід обережно прокрутити вручну та переконатися, що він ніде не торкається корпусу котушки. Потім установлюють зняті деталі й перевіряють наявність стабільної іскри та запуск двигуна. Якщо несправність зберігається, діагностику продовжують за свічкою, контактами, вимикачем зупинки та іншими компонентами системи запалювання. Правильно підібрана й відрегульована котушка FORESTER дає змогу відновити штатне іскроутворення бензопили Husqvarna 435/440 без зміни її базової конструкції.
