Рейка паливного насоса мотоблока 190N (12Hp) Digger

Рейка паливного насоса для двигуна 190N

Рейка Digger призначена для механізму керування паливним насосом дизельного двигуна мотоблока 190N. Позначення 12Hp стосується заявленої постачальником версії товару та є додатковим орієнтиром під час підбору. Деталь передає керувальне переміщення всередині механічного привода й бере участь у зміні кількості пального, яке насос спрямовує до форсунки. Її встановлюють під час ремонту привода, якщо штатна рейка деформована, заклинює, має вироблення у з’єднаннях або не забезпечує передбачений хід.

Призначення деталі

Рейка працює як механічна тяга між пов’язаними частинами системи регулювання. Під час переміщення важеля змінюється положення керувального механізму паливного насоса, а разом із ним — дозування пального відповідно до вибраного режиму та навантаження на двигун. Самою рейкою пальне не проходить: це не трубка й не розподільна магістраль. Така особливість конструкції визначає головні вимоги до справності деталі — правильну геометрію, вільний хід і надійне з’єднання із сусідніми важелями.

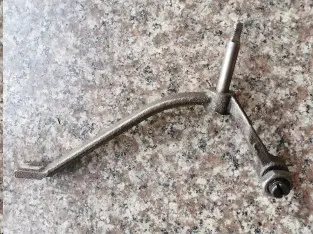

Конструкція містить довгу вигнуту металеву тягу, сформований кінець для з’єднання та важільну частину з циліндричним пальцем. Кожен вигин і взаємне розташування точок кріплення мають практичне значення: вони задають траєкторію руху та дають механізму змогу працювати у відведеному просторі без контакту з корпусом. Підгинати невідповідну рейку під час монтажу не можна, адже зміна форми здатна зменшити хід, спричинити перекіс або заклинювання привода.

Що перевірити під час підбору

Головний критерій сумісності — модель двигуна 190N. Проте однакове позначення двигуна не виключає відмінностей між випусками паливних насосів і механізмів регулювання. До замовлення порівняйте деталь зі знятою рейкою за загальною довжиною та формою, напрямком вигинів, конфігурацією обох кінців, розташуванням важеля й пальця, способом фіксації, а також відстанню між точками з’єднання. Позначення 12Hp у назві товару потрібно враховувати разом із конструкцією встановленого двигуна, а не використовувати як єдину ознаку.

• Тип запчастини: механічна рейка керування паливним насосом.
• Застосування: паливна система дизельного двигуна мотоблока.
• Модельний орієнтир: двигун 190N, виконання з позначенням 12Hp.
• Конструктивні ознаки: вигнута тяга, важільна частина, з’єднувальні кінці та циліндричний палець.
• Основні точки порівняння: геометрія, повний хід, місця приєднання та спосіб фіксації.

Коли потрібна перевірка або заміна

Стан рейки перевіряють у разі утрудненого переміщення привода, помітного люфту в місцях з’єднання, деформації тяги або неможливості виконати штатне регулювання після обслуговування паливного насоса. Порушення ходу може супроводжуватися нестабільними обертами, слабкою реакцією на керування чи неправильним обмеженням подавання. Подібні ознаки не завжди спричинені лише рейкою, тому одночасно оглядають важелі, шарніри, поворотні пружини, кріплення та сам насос. Нова деталь усуне несправність лише за правильної роботи інших частин механізму.

Установлення та контроль роботи

Перед розбиранням запам’ятайте розташування всіх приєднаних тяг, важелів і пружин. Монтаж виконують на зупиненому й охолодженому двигуні. Місця з’єднання очищають від забруднень, після чого рейку встановлюють без примусового згинання та бічного натягу. Кріплення мають утримувати деталі у штатному положенні, не перешкоджаючи руху шарнірів.

До запуску вручну перевірте весь доступний діапазон переміщення. Рейка повинна рухатися плавно, не торкатися корпусу та повертатися без заклинювання. Після складання потрібні перевірка положення органів керування й налаштування за технічною документацією конкретного двигуна. Роботи з розібраним регулятором і паливним насосом потребують точного складання; за відсутності відповідного досвіду встановлення та подальше регулювання варто доручити фахівцеві.
