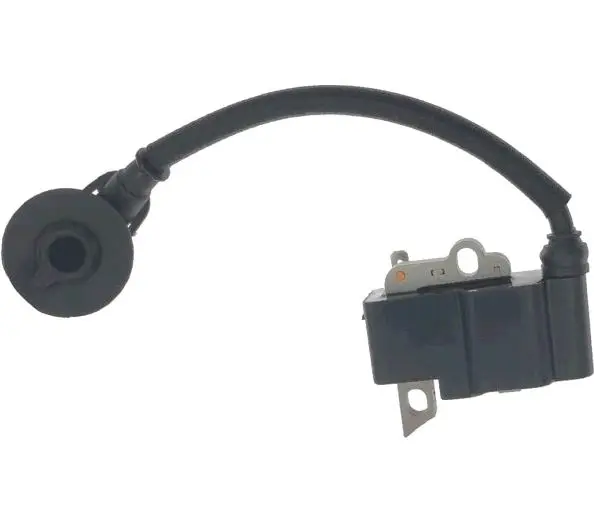

Котушка запалювання MECH для Stihl MS 171, MS 181, MS 211

Котушка запалювання MECH для бензопил Stihl MS 171, MS 181 і MS 211

Котушка призначена для відновлення іскроутворення в бензопилах серій MS 171, MS 181 і MS 211. Вона встановлюється біля маховика та передає високовольтний імпульс до свічки через вбудований провід із ковпачком. Деталь використовують під час ремонту пили, у якої підтверджено несправність модуля запалювання: іскра відсутня, виникає нерегулярно або зникає під час роботи. Виконання містить корпус котушки, кріпильні вушка, контакт для керувального проводу та свічковий провід із захисним ковпачком.

Призначення та робота котушки

У цих бензопилах застосовано електронне магнето без механічного переривника. Магніти маховика проходять біля модуля, а котушка формує імпульс, потрібний свічці для займання паливної суміші. Момент запалювання задається самим модулем і під час обслуговування окремо не регулюється. Тому справна котушка має бути правильно закріплена відносно маховика, а провід до свічки та провід вимкнення — під’єднані й прокладені без натягу, перетискання та контакту з рухомими деталями.

Модуль замінюють після діагностики, а не лише за зовнішніми проявами. Утруднений запуск, перебої, пропуски займання та короткочасна втрата потужності можуть бути пов’язані не тільки з котушкою. Перед замовленням перевіряють свічку та її зазор, щільність посадки ковпачка, стан високовольтного проводу, контакти вимикача, провід зупинки двигуна, маховик і зазор між ним та модулем. Нестабільна робота також може виникати через паливну систему або стан двигуна, тому нову котушку встановлюють після виключення цих причин.

Як підібрати відповідне виконання

• Модель бензопили. Ця позиція заявлена для Stihl MS 171, MS 181 і MS 211. Позначення моделі звіряють повністю: близькі за номером пили можуть використовувати інший модуль.
• Форма та кріплення. Порівняйте корпус старої котушки, розташування кріпильних вушок і відстань між точками фіксації. Деталь має встановлюватися без перероблення посадкового місця.
• Підключення. Перевірте розташування контакту проводу вимкнення, напрямок виходу високовольтного кабелю та тип свічкового ковпачка. Довжини кабелю має вистачати для штатного прокладання без натягу.
• Версія пили. Для сімейства MS 171/181/211 існують різні виконання модулів залежно від періоду випуску. Якщо стара й нова деталі відрізняються роз’ємом, геометрією або розташуванням кріплень, сумісність уточнюють до встановлення.

Встановлення та перевірка після заміни

Для доступу до модуля знімають частини корпусу, що закривають маховик, від’єднують свічковий ковпачок, провід вимкнення та передбачене конструкцією заземлення, після чого звільняють кріплення. Нову котушку ставлять у штатне положення та виставляють зазор до маховика за сервісними даними конкретної версії бензопили. Надто малий зазор може спричинити дотик, а неправильне положення здатне порушити іскроутворення. Кріплення затягують рівномірно, не зміщуючи модуль.

Високовольтний провід, провід вимкнення та заземлення повертають у передбачені напрямні. Перед складанням перевіряють, чи ізоляція не затиснута корпусом, ковпачок надійно тримається на свічці, а маховик обертається вільно й не торкається котушки. Після складання контролюють наявність іскри відповідним тестером, запуск двигуна та роботу вимикача зупинки. Робота із системою запалювання потребує обережності через високу напругу; за відсутності навичок встановлення краще доручити фахівцю з бензоінструменту.

Котушка MECH дає змогу замінити несправний модуль без зміни штатної схеми пили за умови точного збігу виконання. Правильний підбір за моделлю, кріпленням і підключенням, а також коректно виставлений зазор допомагають повернути стабільне іскроутворення та нормальний запуск двигуна.
