Ротор генератора з обгінною муфтою для мопеда Active

Ротор генератора з обгінною муфтою Active

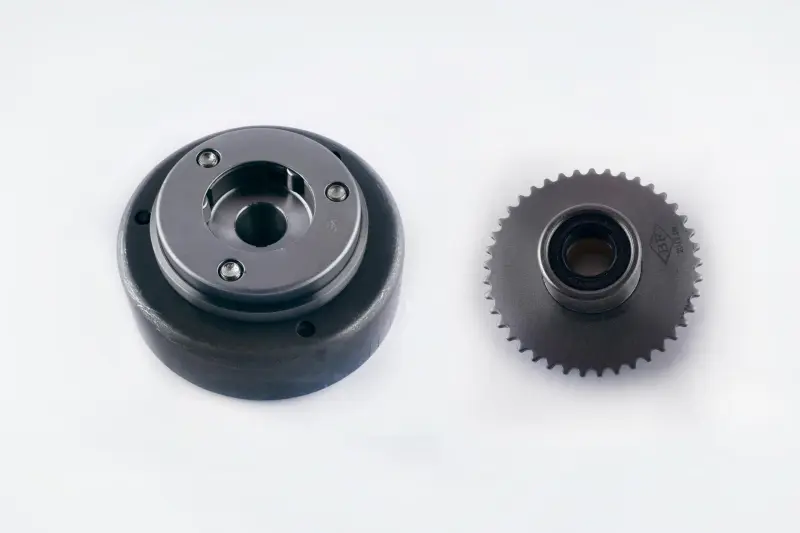

Деталь призначена для чотиритактних китайських мопедів сімейства Active із двигунами об’ємом 110 і 125 см³. Ротор обертається разом із колінчастим валом відносно нерухомого статора. Його магніти утворюють змінне магнітне поле, завдяки якому обмотки генератора беруть участь у живленні системи запалювання та бортового обладнання. Пов’язана з ротором обгінна муфта належить до системи електрозапуску: під час пуску вона передає зусилля від стартерного привода на колінчастий вал, а після запуску двигуна переходить у режим вільного ходу та роз’єднує привод.

Призначення та ознаки несправності

Генераторна й пускова частини виконують різні, але конструктивно пов’язані завдання. Стан ротора впливає на взаємодію магнітів з обмотками статора, а справність муфти — на передавання обертання від електростартера. Перевірити цю деталь варто в разі пошкодження магнітів, биття ротора, зношення посадкових поверхонь, прослизання муфти або ситуації, коли стартер обертається, але колінчастий вал не прокручується належним чином. Перебої запалювання чи відсутність зарядного струму не завжди спричинені ротором: під час діагностики також перевіряють статор, імпульсний датчик, регулятор, проводку та з’єднання.

Сумісність і підбір

Ротор розрахований на використання в мопедах типу Active. Для цього виконання заявлено такі моделі:

• Viper: Active і Sport 125;
• Kinlon: JL110-38, JL110-39 та JL110-40;
• Loncin: LX110-31, LX110-31A, LX110-35A, LX110-37 та LX110-39;
• Musstang і Spark: MT110Q-3, MT125Q-3, SP110C-3C, SP125C-3CF та SP125C-4WQ.

Назву моделі потрібно доповнювати перевіркою фактичного виконання двигуна, адже в межах одного сімейства трапляються різні генератори та стартерні приводи. Перед замовленням порівнюють зовнішній діаметр і глибину ротора, центральну посадку, форму шпонкового паза, розташування трьох кріпильних елементів на лицьовій частині, конструкцію обгінної муфти, посадку зубчастої деталі та профіль її зубців. Окремо перевіряють взаємне положення ротора, статора й кришки двигуна. Якщо стару деталь уже демонтовано, найнадійніший спосіб підбору — зіставити обидві деталі за всіма посадковими та спряженими поверхнями.

Установлення та перевірка після ремонту

Під час демонтажу ротор утримують призначеним для цього фіксатором і знімають відповідним знімачем. Підважувати його біля обмоток статора не слід: таке зусилля може пошкодити сусідні деталі або порушити посадку. До складання оглядають конус колінчастого вала, шпонковий паз і шпонку, якщо вона передбачена конкретним двигуном, кріплення муфти, зубчастий привод стартера та поверхні, якими рухається спряжена деталь. Посадкові місця очищають, а кріплення затягують із моментом, зазначеним у посібнику саме для встановленого двигуна.

До закриття кришки перевіряють дію муфти: зубчаста частина повинна передавати обертання в пусковому напрямку та вільно рухатися у зворотному. Ротор прокручують вручну, контролюючи відсутність заїдання й контакту зі статором. Після остаточного складання послідовно перевіряють роботу електростартера, запуск двигуна та параметри генераторної системи. Такий порядок допомагає відокремити несправність ротора або муфти від проблем стартера, статора й інших компонентів.
