Нижній важіль JPX призначений для ремонту передньої підвіски квадроцикла ATV 125. Він з’єднує колісний вузол з точками кріплення на техніці та працює разом з іншими елементами підвіски під час повороту й переміщення колеса. Деталь постачається з кульовою опорою, тому її зручно використовувати для заміни вузла в зборі, якщо попередній важіль деформувався після удару, має пошкодження чи люфт або потребує заміни через зношення кульової опори.

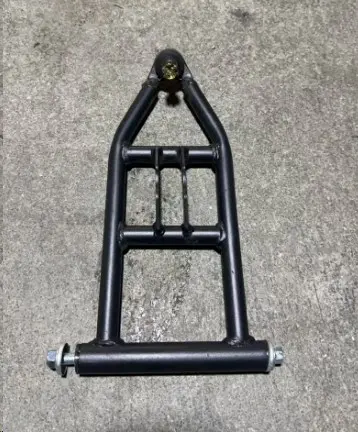

Важіль має А-подібну конструкцію. Два поздовжні плеча сходяться до точки розташування кульової опори, а в нижній частині передбачена поперечна вісь кріплення. Таке виконання дає змогу відновити передбачене компонування передньої підвіски за умови повної відповідності нового важеля знятій деталі. Кульова опора вже входить до складу виробу, отже її не потрібно окремо підбирати для подальшого встановлення в цей важіль.

Ця деталь працює в навантаженій частині ходової, тому перед заміною варто перевірити стан усього суміжного вузла. Причиною для діагностики можуть бути зігнуті труби важеля, пошкоджені точки кріплення, відчутний люфт або зношення кульової опори. Якщо ремонт проводиться після сильного удару, необхідно оглянути не лише пошкоджений бік, а й важіль з іншого боку, поворотний кулак, вісь, кріплення та пов’язані елементи підвіски. Деформовані чи зношені сусідні деталі можуть завадити правильному монтажу та роботі нового вузла.

Як підібрати важіль

Виріб призначений для ATV 125, однак квадроцикли одного класу можуть мати відмінності залежно від року випуску та виконання ходової частини. Тому орієнтуйтеся насамперед на конфігурацію деталі, фактично встановленої на вашій техніці. Порівняйте зі знятим важелем його місце в передній підвісці, А-подібну форму, розташування всіх точок кріплення, довжину поперечної осі та спосіб з’єднання кульової опори з поворотним вузлом.

Окремо перевірте бік і положення встановлення. Новий нижній важіль має точно повторювати конфігурацію вузла, що замінюється, та ставати у штатні точки без доопрацювання. Самого позначення ATV 125 недостатньо, якщо форма, розташування кріплень або з’єднання з поворотним вузлом відрізняються. Уважне порівняння перед замовленням допоможе підібрати виріб під конкретне виконання передньої підвіски.

Монтаж і перевірка

Перед установленням очистьте та огляньте суміжні місця. Переконайтеся, що точки кріплення на техніці, поворотний кулак, поперечна вісь і штатне кріплення не деформовані та не мають критичного зношення. Під час складання використовуйте справне штатне кріплення. Важіль повинен зайняти передбачене положення без примусового припасування, зміни форми чи перероблення кріпильних точок.

Після монтажу перевірте правильність усіх з’єднань і вільний хід підвіски в усьому доступному діапазоні. Під час повороту та переміщення колеса важіль і суміжні елементи не повинні впиратися в сусідні деталі або працювати з перекосом. Якщо виявлено заїдання, невідповідність кріплень чи неправильне положення вузла, експлуатацію слід відкласти до усунення причини.

Нижній важіль зі встановленою кульовою опорою JPX підходить для планового ремонту та відновлення переднього вузла підвіски ATV 125. Це деталь у зборі для випадків, коли потрібно одночасно замінити сам А-подібний важіль і кульову опору, що входить до його складу, зберігши передбачену конструкцію ходової частини.
