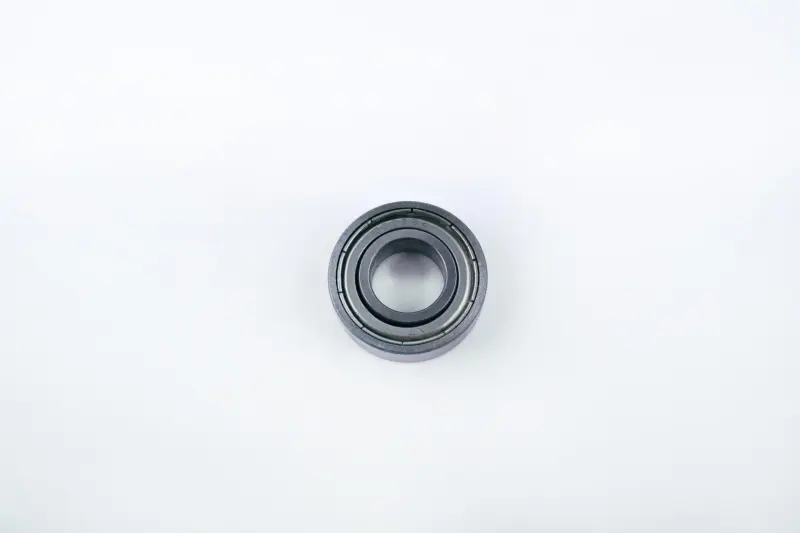

Підшипник колінвала 6002-ZZ для бензопил MS 180/240

Підшипник колінвала 6002-ZZ для бензопил MS 180/240

Радіальний кульковий підшипник є опорою колінвала та забезпечує його вільне обертання відносно корпусу двигуна. Деталь підбирається для бензопил родин MS 180/240 за умови повного збігу конструкції й посадкових параметрів. Внутрішнє кільце встановлюється на вал, зовнішнє розміщується у передбаченому для нього посадковому місці, а кульки між кільцями зменшують тертя під час обертання. Справна опора допомагає зберігати правильне положення колінвала та не допускає появи зайвого люфту в місці встановлення.

Конструкція та основні параметри

Модель 6002-ZZ належить до однорядних радіальних кулькових підшипників. Посадкові діаметри становлять 15 мм за внутрішнім кільцем і 32 мм за зовнішнім. Суфікс ZZ позначає виконання з металевими захисними шайбами з обох боків. Ці шайби закривають доріжки кочення та сепаратор від великих забруднень, не створюючи постійного контакту з внутрішнім кільцем.

• Внутрішній діаметр 15 мм: визначає відповідність посадковій поверхні колінвала.
• Зовнішній діаметр 32 мм: використовується для перевірки збігу з гніздом у корпусній деталі.
• Виконання ZZ: дві металеві шайби обмежують потрапляння великих частинок усередину підшипника.
• Однорядна кулькова конструкція: забезпечує обертання кілець із невеликим опором за правильного монтажу та справних посадкових поверхонь.

Що перевірити перед вибором

Назву моделі бензопили не варто використовувати як єдиний критерій. Перед замовленням необхідно зіставити позначення підшипника, внутрішній і зовнішній діаметри, фактичну ширину знятої деталі, тип захисних шайб та розташування опори у двигуні. Підшипники з однаковими діаметрами 15 і 32 мм можуть відрізнятися за шириною, тому цей параметр вимірюють окремо штангенциркулем. Нова деталь має точно відповідати передбаченому посадковому місцю: не можна компенсувати невідповідність ширини прокладками, шайбами або неповним запресовуванням.

Під час розбирання також перевіряють кількість підшипників у конкретній версії двигуна та конструкцію другої опори колінвала. У різних моделях і модифікаціях однієї серії можуть застосовуватися неоднакові деталі. Додатково зіставляють форму кілець і наявність захисних шайб з обох боків. Такий підхід унеможливлює вибір зовні подібного підшипника, який не відповідає глибині гнізда або посадці на валу.

Коли потрібна заміна

Підставою для перевірки стають помітний радіальний люфт колінвала, шум із боку його опор, заїдання, шорсткий хід або нерівномірне обертання демонтованого підшипника. Після зняття деталь обережно прокручують рукою: обертання має бути плавним, без закушування та виразних ударів. Одночасно оглядають посадкові поверхні вала й корпусу, ущільнення та фіксувальні деталі. Зношене гніздо або пошкоджена поверхня вала здатні порушити посадку навіть нового підшипника, тому стан суміжних деталей оцінюють до складання.

Рекомендації з установлення

Монтаж виконують після очищення посадкових поверхонь від забруднень і залишків демонтованих деталей. Зусилля під час запресовування прикладають до того кільця, яке встановлюється з натягом: до внутрішнього під час посадки на вал і до зовнішнього під час установлення в корпус. Не можна передавати монтажне зусилля через кульки, завдавати прямих ударів по кільцях або деформувати захисні шайби. Для роботи використовують відповідну оправку чи прес, які забезпечують рівне переміщення без перекосу. Після складання колінвал має прокручуватися плавно, без заклинювання та стороннього шуму.

Підшипник придатний для ремонту опори колінвала лише за умови збігу всіх розмірів і виконання. Точна перевірка демонтованої деталі та посадкового місця особливо важлива для бензопил MS 180/240, оскільки близькі за зовнішнім виглядом підшипники цих двигунів не завжди взаємозамінні.
