Поршень 192F (13 к.с.) STD Ø92,00 мм DIGGER

Поршень DIGGER для двигуна 192F STD Ø92,00 мм

Поршень призначений для ремонту циліндро-поршневої групи двигуна 192F, який застосовується на мотоблоках та іншій малій моторній техніці. Позначення 13 Hp є орієнтиром щодо версії двигуна, а виконання STD вказує на стандартний номінальний розмір. Діаметр поршня становить 92,00 мм. Деталь підходить для відновлення двигуна за умови збігу моделі, розміру циліндра та геометрії демонтованого поршня.

Під час роботи двигуна поршень рухається всередині циліндра, сприймає тиск газів і через поршневий палець передає зусилля шатуну. Установлені в канавках кільця ущільнюють простір між поршнем і стінкою циліндра, беруть участь у збереженні компресії та контролі мастила. Тому стан поршня, канавок, пальця й кілець безпосередньо пов’язаний із запуском двигуна, стабільністю його роботи та відсутністю стороннього стуку.

Конструкція та склад

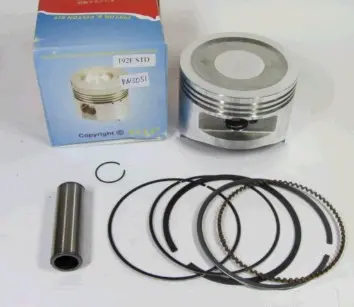

До набору входять поршень, комплект поршневих кілець і поршневий палець; конструкція також передбачає фіксацію пальця стопорним кільцем. На днищі поршня виконано центральну виїмку. Таке виконання потрібно враховувати під час порівняння з раніше встановленою деталлю: форма днища й розташування пальця мають відповідати конкретній модифікації двигуна, оскільки одного збігу діаметра не завжди достатньо.

Кільця встановлюються в окремі канавки корпусу поршня. Після правильної збірки вони повинні вільно рухатися в канавках без заїдання та зберігати передбачені монтажні проміжки. Поршневий палець з’єднує поршень із шатуном, тому під час добору перевіряють не лише його посадку в поршні, а й стан отвору верхньої головки шатуна.

Що перевірити перед вибором

• Модель двигуна: позначення на двигуні має відповідати серії 192F.
• Розмір: варіант STD розрахований на номінальний діаметр 92,00 мм, а не на циліндр, розточений під збільшений ремонтний розмір.
• Виконання поршня: порівняйте форму днища, загальну висоту, положення отвору під палець і конфігурацію спідниці зі знятою деталлю.
• Палець і канавки: перевірте діаметр пальця, його довжину, спосіб фіксації, кількість канавок і товщину використовуваних кілець.
• Стан циліндра: номінальний поршень обирають після вимірювання циліндра; значне зношення, овальність або пошкодження можуть потребувати іншого способу ремонту.

Позначення 192F трапляється в кількох модифікаціях двигунів, тому вказівку 13 Hp і діаметр 92,00 мм потрібно перевіряти разом із геометрією старого поршня. Такий підхід допомагає уникнути ситуації, коли деталь збігається за діаметром, але відрізняється висотою, пальцем або формою днища.

Коли потрібна заміна

Підставою для дефектування є задири на спідниці, тріщини чи прогар днища, пошкодження канавок, надмірний люфт пальця та втрата кільцями рухливості. Зниження компресії, ускладнений запуск, підвищена витрата мастила, димність або стукіт потребують перевірки всієї циліндро-поршневої групи: подібні ознаки можуть бути пов’язані не лише з поршнем, а й із циліндром, кільцями, клапанами чи шатуном.

Рекомендації зі встановлення

Перед складанням циліндр вимірюють та очищають, перевіряють його поверхню, шатун і посадку пальця. Кільця встановлюють у призначені для них канавки з урахуванням їхньої орієнтації, після чого контролюють бічні проміжки та проміжок у замку кожного кільця всередині циліндра. Спряжені поверхні змащують моторною оливою, а кільця обережно стискають монтажним пристроєм, не допускаючи перекосу та ударного встановлення поршня.

Напрямок установлення поршня, розташування замків кілець і параметри складання обирають за документацією конкретного двигуна 192F. Після ремонту потрібно переконатися, що кривошипно-шатунний механізм рухається вільно, без заклинювання. Поршень DIGGER STD Ø92,00 мм підходить для ремонту номінального циліндра, коли підтверджено збіг усіх перелічених посадкових параметрів.
