Поршневий комплект DIGGER 178F STD Ø78 мм, тупий конус

Поршневий комплект DIGGER 178F STD Ø78 мм, тупий конус

Комплект призначений для ремонту циліндро-поршневої групи одноциліндрового дизельного двигуна 178F потужністю 6 к.с. Номінальне виконання STD розраховане на діаметр 78,00 мм, а заглиблення форкамери в днищі має форму тупого конуса. Такий варіант підходить саме для мотора з відповідними розміром і геометрією поршня; ці ознаки потрібно перевірити до розбирання або зіставити зі знятою деталлю.

Призначення та склад

Під час роботи двигуна поршень рухається в циліндрі, бере участь у стисканні повітря та передає тиск газів через поршневий палець і шатун на колінчастий вал. Кільця ущільнюють проміжок між поршнем і стінкою циліндра, підтримуючи компресію та контролюючи мастило на поверхні циліндра. Стан цих деталей впливає на запуск дизеля, стабільність його роботи, тягу та витрату мастила.

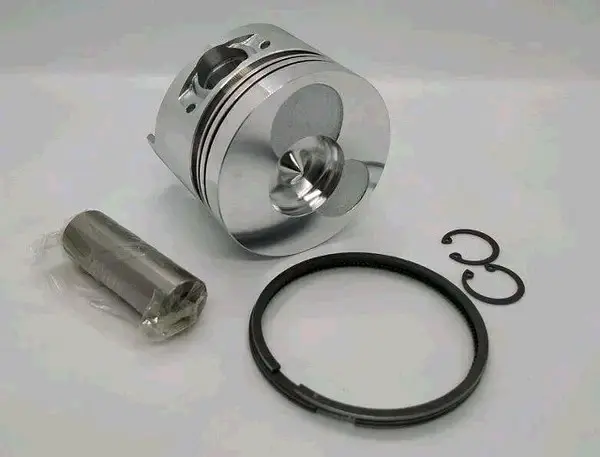

До набору входять поршень Ø78 мм, поршневий палець діаметром 23 мм, комплект кілець і два стопори пальця. Узгоджені між собою компоненти зручні для комплексної заміни: не потрібно окремо шукати кільця та кріплення потрібного виконання. Циліндр і шатун до набору не входять, тому їхній стан оцінюють окремо.

Що перевірити під час підбору

• Модель двигуна: комплект розрахований на дизель 178F потужністю 6 к.с. Орієнтуватися лише на марку мотоблока не варто: на техніці однієї серії можуть бути встановлені різні мотори.
• Розмір: позначення STD означає номінальне виконання, діаметр поршня — 78,00 мм. Для циліндра після розточування потрібен відповідний ремонтний розмір, а не цей варіант.
• Форма днища: форкамера має тупий конус. Поршень з іншою геометрією заглиблення не є прямою заміною, навіть коли збігаються модель мотора та діаметр.
• Палець: підтверджений діаметр становить 23 мм. Перед складанням перевіряють його відповідність шатуну та посадковим отворам поршня.
• Фактичний стан циліндра: номінальний розмір обирають після вимірювання діаметра, зношення, овальності та конусності циліндра. Самого позначення 178F для такого рішення недостатньо.

Коли потрібна заміна

Підставою для перевірки поршневої частини є зниження компресії, ускладнений запуск, підвищена витрата мастила, сторонній стукіт, задири на спідниці, пошкодження днища або зношення канавок під кільця. Ці ознаки можуть мати кілька причин, тому перед замовленням двигун потрібно розібрати та виконати дефектування. Якщо циліндр сильно зношений або пошкоджений, встановлення нового поршня номінального розміру без відновлення циліндра не усуне неправильний зазор.

Поради щодо встановлення

Перед складанням очищають циліндр і спряжені деталі, перевіряють стінки циліндра, посадку пальця, стан шатуна та відповідність усіх деталей ремонтним даним двигуна. Кільця встановлюють у призначені для них канавки без надмірного розтягування; їхнє положення, орієнтацію та зазори в замках виставляють за настановою для конкретної версії 178F. Стопори пальця мають повністю сісти в канавки, щоб унеможливити його осьове зміщення.

Поршень монтують у визначеному для двигуна напрямку, попередньо перевіривши зазор між спідницею та циліндром і вільний рух кілець у канавках. Після складання колінчастий вал має обертатися без заклинювання. Точні монтажні зазори й моменти затягування беруть із ремонтної документації конкретного мотора: їх не визначають лише за діаметром поршня.

Цей комплект обирають для відновлення справного за геометрією циліндра 178F номінального діаметра 78 мм із форкамерою у формі тупого конуса. Збіг моделі, розміру STD, форми днища та діаметра пальця створює надійну основу для правильного підбору, а вимірювання циліндра перед установленням допомагає уникнути повторного розбирання двигуна.
