Головка циліндра 177F 9 к.с. у зборі DIGGER

Головка циліндра 177F 9 к.с. у зборі DIGGER

Головка призначена для ремонту бензинового двигуна 177F потужністю 9 к.с., який застосовують на мотоблоках та іншій малій техніці. Вона закриває циліндр зверху, формує камеру згоряння та слугує місцем розташування деталей клапанного механізму. Від стану головки, її привалкової площини, сідел і напрямних залежить герметичність камери, своєчасне надходження свіжої суміші та відведення відпрацьованих газів.

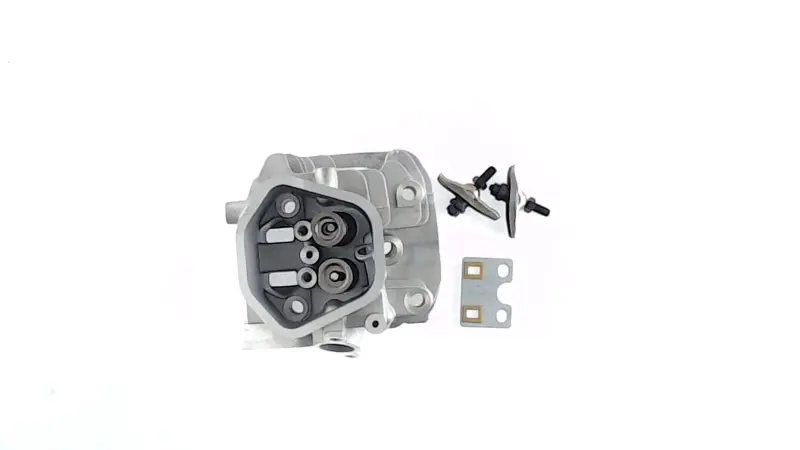

Виконання у зборі охоплює корпус головки, клапани й коромисла. Воно доречне для комплексного ремонту, коли стара деталь має тріщину, пошкоджену площину, зношені сідла або напрямні, а відновлення окремих посадкових місць втратило практичний сенс. Зовнішні ребра призначені для двигуна з повітряним охолодженням: повітря проходить між ними та відводить тепло від нагрітої частини мотора.

Призначення та правильний підбір

Головними орієнтирами сумісності є модель бензинового двигуна 177F і клас потужності 9 к.с. Самого збігу потужності замало. Перед установленням потрібно порівняти стару й нову головки за приєднувальною геометрією, розташуванням кріпильних отворів, впускного та випускного каналів, свічкового отвору, місць кріплення клапанної кришки й деталей приводу клапанів. Така перевірка особливо потрібна для техніки, на якій двигун раніше замінювали або його точне позначення неможливо прочитати.

Головка взаємодіє з циліндром, прокладкою, клапанною кришкою, штангами та іншими деталями газорозподільного механізму. Під час підбору варто оцінити стан усіх суміжних компонентів. Прогоріла прокладка, деформована привалкова поверхня, надмірний люфт клапанів у напрямних або пошкоджені сідла можуть спричиняти втрату компресії, складний запуск і нестабільну роботу двигуна. До монтажу потрібно встановити причину несправності, аби нова головка не постраждала через невирішений перегрів чи неправильне регулювання.

Практичні переваги

• Корпус, клапани та коромисла об’єднані в одній позиції, тому для комплексної заміни потрібно менше окремих деталей клапанного механізму.
• Розвинене зовнішнє оребрення збільшує площу теплообміну та допомагає повітряному потоку відводити тепло від зони камери згоряння.

Поради щодо встановлення

Монтаж виконують на охололому й очищеному двигуні. Після демонтажу старої головки перевіряють циліндр, кріплення, штанги, прокладку та прилеглі поверхні. Залишки старого ущільнення і нагар прибирають обережно, не пошкоджуючи площину прилягання. Для складання використовують прокладки, що відповідають конкретній модифікації двигуна; потребу в ущільненнях слід визначити до початку ремонту.

Кріплення головки затягують у передбаченій для двигуна послідовності та з моментом із його сервісної документації. Коромисла і штанги мають правильно розташовуватися відносно впускного й випускного клапанів. Після складання перевіряють вільний рух механізму та регулюють теплові проміжки клапанів відповідно до вимог виробника двигуна. Перед першим запуском колінчастий вал доцільно провернути вручну, переконавшись у відсутності заїдань та контакту клапанів з іншими деталями.

Після встановлення контролюють компресію, щільність з’єднань і поведінку двигуна на різних режимах без різкого переходу до повного навантаження. Правильно підібрана та відрегульована головка відновлює герметичність камери згоряння й узгоджену роботу впускного та випускного клапанів. Модель підходить для планового відновлення двигуна 177F, а також для ремонту після пошкодження корпусу чи значного зношення клапанних посадкових місць.
