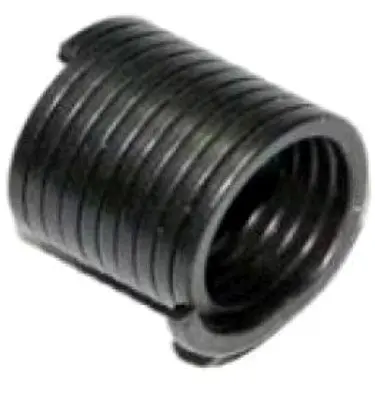

Ліва торсійна пружина електропили, 18 мм

Ліва торсійна пружина електропили, 18 мм

Компактна кручена пружина призначена для ремонту пружинного механізму ланцюгової електропили. Деталь має лівий напрямок навивання та внутрішній посадковий діаметр 18 мм. Під час закручування навколо своєї осі вона накопичує зусилля, а потім передає його через відігнуті кінці пов’язаним деталям механізму. Таке виконання застосовують там, де після переміщення потрібне повернення, утримання або пружна фіксація рухомої деталі.

Призначення та особливості конструкції

Основу пружини утворює щільна циліндрична навивка з центральним отвором і двома робочими кінцями. Корпус розміщується на передбаченій посадковій частині, а кінці фіксуються у відповідних точках механізму. Під час його руху витки закручуються та створюють зворотне зусилля. Для правильної роботи мають значення не лише діаметр, а й напрямок навивання, положення кінців, висота корпусу та кількість витків.

Позначення «ліва» стосується напрямку навивання, а не сторони корпусу електропили. Праву пружину не можна вважати рівноцінною заміною: за однакового діаметра вона сприймає навантаження у протилежному напрямку. Помилка під час вибору або монтажу може спричинити неправильне переміщення суміжної деталі, недостатнє повернення чи появу люфту.

Як підібрати пружину

Розмір 18 мм є головним посадковим орієнтиром цієї позиції, проте підбирати деталь лише за одним числом не слід. Перед замовленням порівняйте нову пружину зі знятою деталлю та посадковим місцем електропили за всіма конструктивними ознаками:

• Тип інструмента: деталь призначена для механізму ланцюгової електропили.
• Напрямок: потрібне саме ліве навивання; орієнтацію порівнюють за однакового положення обох пружин.
• Посадковий розмір: внутрішній діаметр має відповідати 18 мм і вільно розміщуватися на штатній посадці без примусового розтягування витків.
• Габарити корпусу: порівняйте зовнішній діаметр і загальну висоту, адже у пружин з однаковою посадкою ці параметри можуть відрізнятися.
• Навивання: перевірте кількість витків, щільність їх розташування та профіль дроту.
• Робочі кінці: важливі їхня форма, довжина, напрямок відгину та точки опори в механізмі.
• Посадкове оточення: корпус і обидва кінці не повинні торкатися кришки, шестерні або сусідніх деталей під час повного ходу механізму.

Точну модель електропили в назві позиції не зазначено, тому сумісність визначають за геометрією знятої пружини та конструкцією місця встановлення. Навіть зовні подібні електропили можуть мати праве або ліве навивання, інший діаметр, висоту чи форму кінців. Безпосереднє порівняння зі старою деталлю надійніше, ніж підбір лише за зовнішнім виглядом корпусу інструмента.

Заміна та перевірка після встановлення

Перед розбиранням електропилу від’єднують від мережі та унеможливлюють випадкове ввімкнення. До зняття старої пружини потрібно запам’ятати її орієнтацію, точки фіксації кінців і напрямок попереднього закручування. Нову деталь установлюють у такому самому положенні, не підрізаючи кінці та не розтягуючи витки для підгонки. Величина попереднього натягу має відповідати конструкції конкретної пили: надмірне закручування перевантажує пружину, а недостатнє не створює потрібного повернення.

Підставою для заміни є тріщина або повний злам, деформація витків, пошкодження робочого кінця, втрата пружності, неповне повернення пов’язаної деталі чи помітний люфт. Після складання механізм перевіряють вручну на вільний хід, повернення та відсутність заїдань, а потім установлюють зняті частини корпусу. Якщо положення кінців або порядок натягування визначити неможливо, монтаж варто доручити фахівцеві з ремонту електроінструмента.
