Деталь призначена для безконтактної системи запалювання мотоциклів Дніпро МТ із чотиритактним двигуном об’ємом 650 см³. Датчик взаємодіє з обертовим модулятором і формує керувальний імпульс для електронного блока БСЗ. За цим сигналом система визначає момент іскроутворення, тому справність датчика та правильне положення відносно модулятора безпосередньо пов’язані зі стабільним запуском і роботою двигуна.

Призначення та конструкція

Електромагнітний датчик використовується не окремо, а у складі встановленого комплекту БСЗ. Коли робоча частина модулятора проходить крізь паз датчика, електронний блок отримує імпульс і керує запалюванням. Така схема замінює механічне розмикання контактів, проте потребує відповідності датчика конкретному блоку та модулятору.

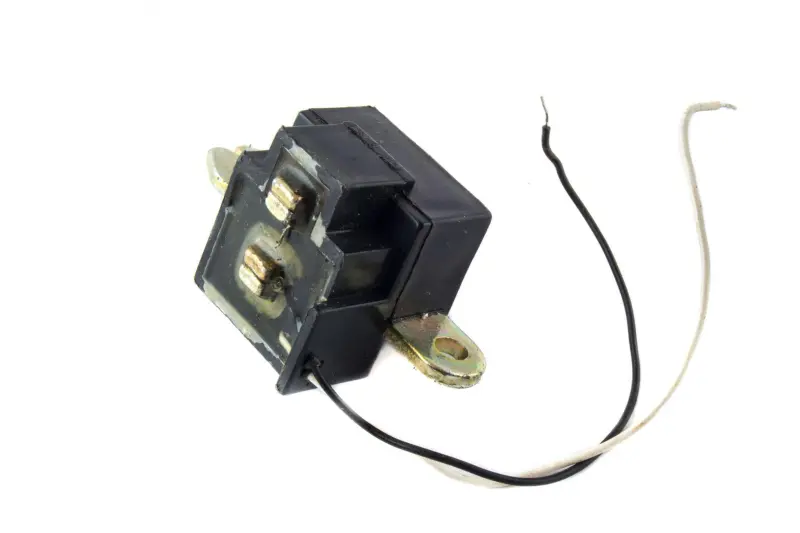

Корпус має прямокутну форму й відкритий паз для проходження модулятора. Кріпильна основа оснащена двома вушками з отворами, а під’єднання виконується двома окремими проводами. Під час добору мають значення не лише призначення для МТ або Дніпро, а й геометрія корпусу, положення точок кріплення, розташування паза та спосіб під’єднання.

Що перевірити перед купівлею

• Тип запалювання. Датчик розрахований на БСЗ і має працювати із сумісними електронним блоком та модулятором. Для контактної системи цю деталь не обирають як пряму заміну без відповідного переобладнання.
• Модифікацію мотоцикла. Товар належить до Дніпро МТ із чотиритактним двигуном 650 см³, але фактичну конфігурацію запалювання на мотоциклі міг змінити попередній власник.
• Посадку. Порівняйте форму основи, кількість і положення кріпильних отворів, напрямок паза та траєкторію модулятора зі знятим датчиком.
• Під’єднання. Деталь має два проводи. Призначення виводів та їх приєднання перевіряють за схемою саме встановленої БСЗ; орієнтуватися лише на колір проводів під час ремонту не слід.
• Проміжок. Модулятор має вільно проходити крізь паз і не торкатися корпусу. Потрібну відстань задає інструкція конкретного комплекту запалювання.

Встановлення та перевірка

Монтаж виконують при вимкненому запалюванні. Датчик встановлюють без перекосу, фіксують через обидва кріпильні вушка та прокладають проводи так, щоб уникнути натягу, перетискання й контакту з обертовими деталями. Після попередньої фіксації модулятор обережно провертають на повний оберт і перевіряють вільний прохід по всій траєкторії. Контакт модулятора з корпусом неприпустимий: неправильне регулювання може пошкодити датчик.

Далі встановлюють передбачений виробником БСЗ проміжок і регулюють момент запалювання за інструкцією до встановленого комплекту. Після під’єднання перевіряють наявність іскри та виконують пробний запуск. Якщо двигун не запускається, виникають пропуски іскроутворення або оберти стають нестабільними, діагностують не лише датчик, а й проводку, з’єднання, електронний блок, котушку та налаштування моменту запалювання. Це дає змогу не замінювати справну деталь через несправність іншого компонента.

Основні дані

• призначення — датчик керувального імпульсу безконтактного запалювання;
• тип — електромагнітний;
• застосування — мотоцикли Дніпро МТ, чотиритактний двигун 650 см³;
• виконання — паз під модулятор, два кріпильні вушка, два проводові виводи;
• позначення товарної позиції — MTBZO.

Перед замовленням порівняйте деталь зі встановленим датчиком і уточніть модель електронного блока БСЗ. Таке зіставлення особливо потрібне для мотоциклів, на яких запалювання раніше ремонтували або замінювали комплектом іншого виконання.
