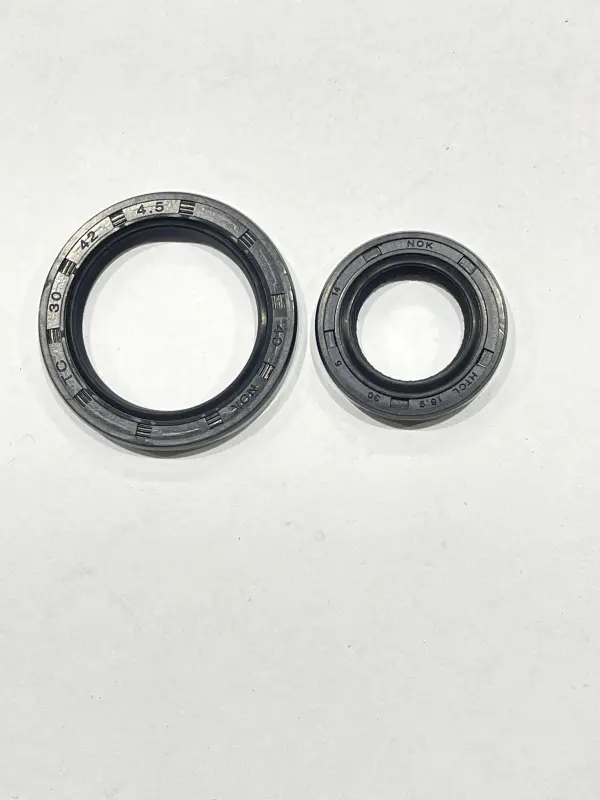

Комплект сальників приводу стартера Delta 30×42×4,5 і 18,9×30×5 FLASH

Комплект сальників приводу стартера Delta FLASH

Комплект призначений для ущільнення двох посадок у зоні приводу стартера мопеда Delta. До нього входять два радіальні сальники різних типорозмірів: 30×42×4,5 мм і 18,9×30×5 мм. Таке поєднання дає змогу підібрати обидві деталі для передбачених конструкцією посадкових місць під час ремонту механізму запуску. Сальники встановлюються між деталлю, що обертається, та нерухомою частиною корпуса, утримують мастильний матеріал усередині механізму й обмежують проникнення забруднень із зовнішнього середовища.

Склад і розміри

• Великий сальник: 30×42×4,5 мм.
• Малий сальник: 18,9×30×5 мм.
• Кількість: два сальники різних розмірів.
• Призначення: посадки приводу стартера мопеда Delta.

Розмір сальника записується як внутрішній діаметр, зовнішній діаметр і ширина. Тому під час підбору потрібно звіряти всі три значення кожної деталі. Збіг лише зовнішнього діаметра не підтверджує сумісність: завеликий або замалий внутрішній діаметр порушить контакт крайки з валом, а невідповідна ширина може змінити положення деталі в посадці. Для цього комплекту мають одночасно підходити розміри 30×42×4,5 мм і 18,9×30×5 мм.

Як сальники працюють у механізмі

Зовнішня поверхня сальника фіксується в отворі корпуса, а внутрішня ущільнювальна крайка контактує з поверхнею, що обертається. За правильної посадки утворюється бар’єр між внутрішньою порожниною механізму та навколишнім середовищем. Це допомагає зберігати мастило там, де воно потрібне, і зменшує потрапляння пилу та інших забруднень до спряжених деталей. Стан вала й посадкового отвору не менш важливий, ніж стан самого сальника: задирки, гострі крайки, корозія або помітне вироблення здатні пошкодити нову крайку та спричинити повторне підтікання.

Що перевірити перед придбанням

Назва Delta охоплює техніку та двигуни різних виконань, тому орієнтуватися лише на модельне позначення мопеда недостатньо. До розбирання варто уточнити будову встановленого приводу стартера, а після зняття деталей — зіставити розміри обох посадок. Комплект підходить для конфігурації, у якій передбачена саме пара сальників зазначених типорозмірів.

• Звірте внутрішній і зовнішній діаметри, а також ширину кожного старого сальника.
• Переконайтеся, що ремонтується зона приводу стартера, а не інша частина двигуна із зовні подібними ущільненнями.
• Порівняйте розташування та орієнтацію старих деталей до їх вилучення.
• Огляньте поверхні валів і отворів: нова деталь розрахована на монтаж у чисту посадку без задирок і гострих пошкоджень.

Рекомендації зі встановлення

Перед монтажем посадкові місця та поверхні валів очищають від забруднень і залишків попереднього ущільнення. Ущільнювальну крайку й контактну поверхню попередньо змащують засобом, сумісним із мастильним матеріалом механізму. Якщо на шляху встановлення є різьба, шліци, паз або гостра сходинка, крайку захищають монтажною втулкою чи відповідною гладкою оправкою. Сальник установлюють рівно, без перекосу, прикладаючи зусилля до передбаченої для запресовування поверхні. Тиск безпосередньо на внутрішню крайку може її деформувати.

Напрям установлення повторюють відповідно до початкового розташування деталей і конструкції механізму. Після запресовування перевіряють, чи кожен сальник розташований рівномірно по колу та не виступає з посадки з одного боку. Комплект FLASH доречний для планового обслуговування або ремонту приводу стартера, коли зняті ущільнення втратили еластичність, були пошкоджені під час розбирання або біля посадок з’явилися сліди мастильного матеріалу. Точне звіряння двох розмірів до монтажу допомагає уникнути повторного розбирання двигуна.
