Статор генератора Active (5+1 котушка) ZTWO

Статор генератора Active 5+1 ZTWO

Призначений для мопеда Viper Active і встановлюється як нерухома частина генератора поруч із ротором. Під час роботи двигуна магнітне поле ротора, що обертається, взаємодіє з обмотками статора: утворюється напруга для заряджання акумулятора та живлення бортового електрообладнання. Окремий імпульсний датчик бере участь у формуванні сигналу для системи запалювання. Тому справність цієї деталі впливає одночасно на заряджання, освітлення та стабільну роботу запалювання.

Конструкція та призначення

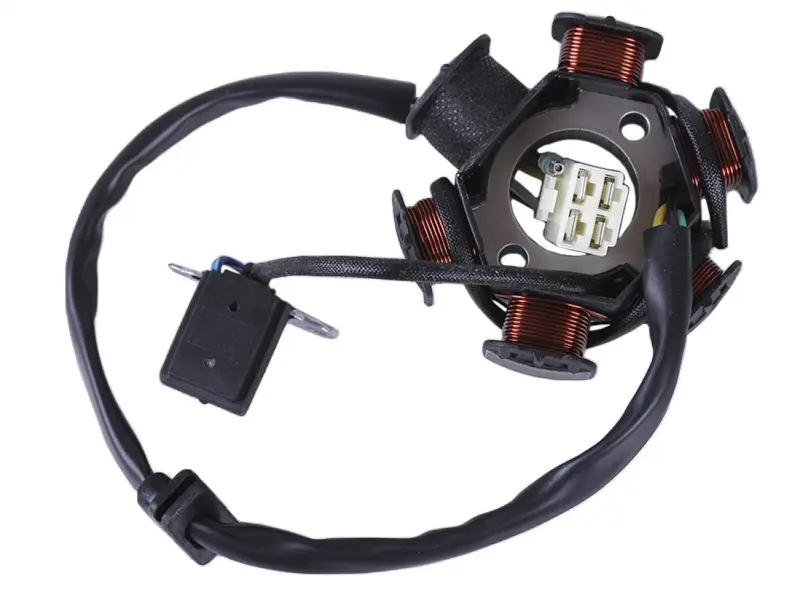

Статор виконаний на круглій основі та має компонування 5+1. На основі розміщені котушки з обмотками мідного кольору, а поруч на окремому кронштейні встановлений імпульсний датчик. Від деталі відходить джгут дротів із захисними ділянками та багатоконтактним роз’ємом. Така конструкція дає змогу розмістити котушки, датчик і проводку у передбаченому місці під кришкою генератора та під’єднати їх до штатної проводки мопеда.

Позиція призначена саме для виконання Active, проте самої назви моделі недостатньо для безпомилкового підбору. На мопедах однієї серії можуть траплятися різні версії генератора та проводки. До замовлення потрібно зіставити знятий статор із новою деталлю за всіма механічними й електричними ознаками, а не лише за кількістю котушок.

Що перевірити під час вибору

• Компонування: у старої деталі мають збігатися схема 5+1, розташування обмоток і положення імпульсного датчика відносно основи.
• Кріплення: порівняйте форму та діаметр основи, кількість і розташування монтажних отворів, а також геометрію кронштейна датчика.
• Підключення: звірте корпус роз’єму, кількість задіяних контактів, розташування клем, кольори дротів та їхнє призначення за схемою конкретного мопеда.
• Прокладання джгута: важливі довжина дротів, напрямок виходу з корпусу, положення захисної втулки та можливість укласти джгут без натягу.
• Роботу з ротором: новий статор не повинен відрізнятися за посадкою і взаємним положенням зі встановленим ротором та датчиком імпульсу.

Коли потрібна перевірка статора

Приводом для діагностики можуть бути відсутність заряджання, помітна зміна яскравості світла залежно від обертів, перебої запалювання, зникнення іскри після прогрівання, пошкодження ізоляції дротів або потемніння обмоток від перегрівання. Ці ознаки не вказують лише на статор: подібні прояви спричиняють роз’єми, проводка, регулятор-випрямляч, акумулятор та інші компоненти. Перед заміною варто перевірити цілісність джгута й контактів, опір обмоток і вихідну напругу за сервісними даними саме для вашого виконання Active.

Установлення та контроль після заміни

Для доступу до деталі знімають кришку генератора і ротор, використовуючи призначений для нього знімач. Основу встановлюють без перекосу, проводку прокладають штатним маршрутом, а захисну втулку розміщують так, щоб джгут не затискався кришкою та не торкався рухомих частин. Положення імпульсного датчика, проміжок до ротора і затягування кріплення виставляють за посібником до конкретного двигуна: універсальні значення для цієї позиції не заявлені.

Після складання перевіряють вільне обертання ротора, надійність з’єднання роз’єму, запуск двигуна та параметри заряджання на різних обертах. Якщо форма основи, кріплення, датчик або розташування контактів відрізняються від знятої деталі, встановлювати статор без уточнення сумісності не варто. Точне зіставлення перед монтажем допомагає вибрати відповідну версію ZTWO для Viper Active та уникнути повторного розбирання генератора.
