Ручний стартер у зборі для ATV та Pitbike JING

Ручний стартер у зборі для ATV та Pitbike JING

Призначений для запуску двигуна витяжним шнуром і підходить для ремонту відповідних квадроциклів ATV та пітбайків. Механізм перетворює рух рукоятки на короткочасне обертання пускової частини двигуна: під час витягування шнура барабан приводить у дію зачеплення, а після послаблення натягу поворотна пружина змотує шнур назад у корпус. Виконання у зборі дає змогу відновити штатний ручний запуск без окремого добору пошкоджених внутрішніх деталей стартера.

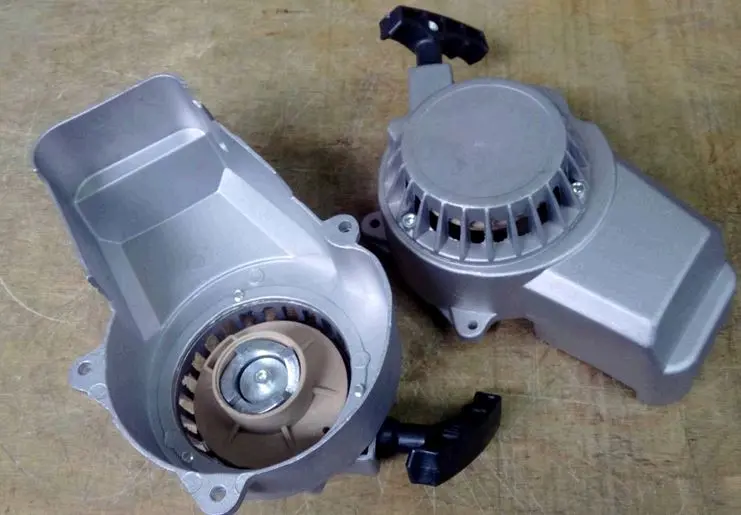

Стартер являє собою зібраний механізм у сріблястому корпусі. Конструкція містить витяжний шнур із Т-подібною рукояткою, барабан, поворотну пружину та механізм зачеплення. На корпусі передбачені кріпильні вушка для встановлення на двигун. Закрита частина захищає внутрішній механізм, а видовжена секція спрямовує шнур і визначає положення рукоятки відносно двигуна та сусідніх деталей техніки.

Як працює ручний запуск

Коли водій тягне рукоятку, шнур розкручує барабан, а зачеплення передає зусилля на пускову частину двигуна. Після запуску й послаблення натягу зачеплення розмикається, пружина повертає барабан, а шнур втягується всередину. Справний стартер працює послідовно: рукоятка рухається без заклинювання, механізм вмикається без холостого прослизання, а шнур повністю повертається в корпус і не перекручується.

Заміна стартера потрібна, коли шнур перестає змотуватися, виходить ривками, не провертає двигун або зачеплення періодично зривається. Причиною несправності також можуть бути пошкоджений барабан, зношення взаємодіючих деталей, послаблення чи поломка поворотної пружини та тріщини біля кріпильних вушок. Стартер у зборі доречний за наявності кількох пошкоджень, коли ремонт старого механізму потребує розбирання й окремого підбирання внутрішніх складників.

Що перевірити під час вибору

Позначення ATV, Pitbike та JING визначають товарну серію, однак не означають сумісність із кожною модифікацією техніки. Перед замовленням зіставте стартер зі знятою деталлю. Основними орієнтирами є загальний контур корпусу, розташування та відстань між кріпильними отворами, форма посадкового боку, конструкція відповідного зачеплення, напрямок виходу шнура та положення рукоятки після встановлення.

• Порівняйте форму корпусу й кріпильних вушок по всій площині прилягання.
• Перевірте кількість, розташування та діаметр отворів під штатне кріплення.
• Переконайтеся, що внутрішня привідна частина відповідає пусковому механізму двигуна.
• Оцініть напрямок витягування шнура: рукоятка не повинна впиратися в раму, облицювання чи сусідні деталі.
• Зіставте глибину корпусу з вільним простором біля двигуна, щоб уникнути перекосу під час монтажу.

Особливо уважне порівняння потрібне, якщо двигун або його кришку вже замінювали. Техніка з однаковим робочим об’ємом і подібним зовнішнім виглядом може мати різну посадкову схему. Для точного вибору краще орієнтуватися на демонтований стартер і геометрію його кріплення, а не лише на назву моделі квадроцикла чи пітбайка.

Встановлення та перевірка

Перед монтажем очистьте посадкову поверхню від бруду та старих відкладень, після чого перевірте стан штатного кріплення й відповідної частини пускового механізму. Стартер установлюють без перекосу, суміщаючи привід та всі отвори корпусу. Кріплення затягують рівномірно, не деформуючи вушка. Шнур і рукоятку розташовують так, щоб тяга проходила вільно та не торкалася гострих крайок.

Після встановлення кілька разів плавно витягніть рукоятку на невелику довжину. Барабан має впевнено вмикати зачеплення, а шнур — повністю повертатися після кожного руху. Не відпускайте витягнуту рукоятку різко: контрольоване змотування зменшує ударне навантаження на барабан, пружину та корпус. Якщо виникли перекіс, сторонній звук або неповне повернення шнура, положення стартера й суміщення привідних частин потрібно перевірити до подальшого запуску.

Ручний стартер JING у зборі підходить для планового відновлення пускового механізму ATV або Pitbike за умови повного збігу посадкової геометрії. Ретельне порівняння зі знятою деталлю допомагає забезпечити правильне зачеплення, вільний рух шнура та зручне положення рукоятки після монтажу.
