Ручний стартер у зборі для ATV, тип 1 JING

Ручний стартер у зборі для ATV, тип 1 JING

Вузол призначений для ручного запуску двигуна квадроцикла: зусилля від витяжної рукоятки розкручує пусковий механізм і допомагає провернути колінчастий вал перед початком роботи мотора. Виконання у зборі зручне під час ремонту, коли проблема стосується не однієї деталі, а корпусної частини, шнурового механізму або механізму повернення шнура. Це варіант «тип 1», тому його потрібно добирати за конструкцією штатного стартера, а не лише за загальним позначенням ATV.

Призначення та конструкція

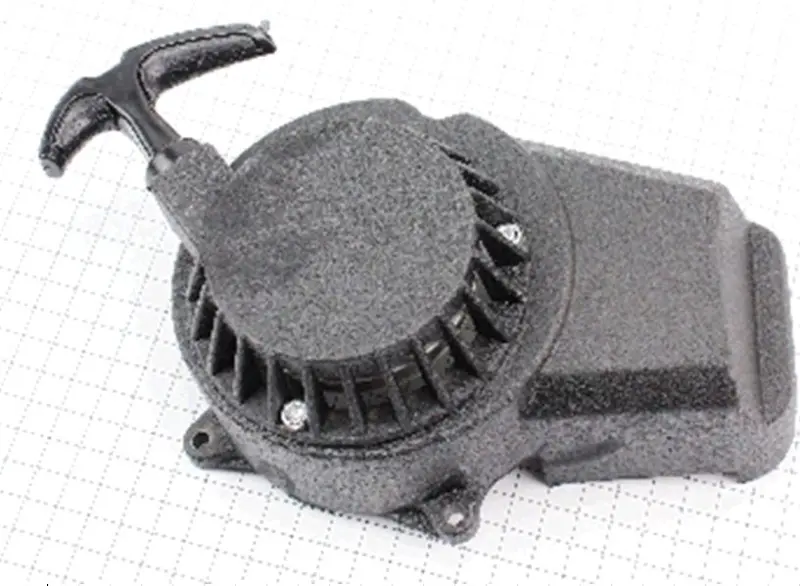

Стартер має круглий корпус механізму з витяжною Т-подібною рукояткою, бічну корпусну секцію та кріпильні точки для встановлення на двигун. Коли рукоятку витягують, шнур розмотується з котушки, пускове зачеплення передає обертання двигуну, а поворотна пружина після відпускання втягує шнур назад. Така схема дає змогу запускати мотор вручну без роботи електростартера, якщо конструкція конкретного квадроцикла передбачає цей спосіб пуску.

Заміна всього вузла доречна, коли шнур пошкоджений або не повертається повністю, рукоятка рухається ривками, механізм прослизає та не провертає двигун, пошкоджений корпус чи порушене кріплення. Перед демонтажем варто перевірити, що причина справді у ручному стартері: туге обертання двигуна, несправність паливної системи або запалювання потребуватимуть окремої діагностики.

Як перевірити сумісність

Позначення «тип 1» відрізняє цю версію від окремо представлених варіантів «тип 2», «тип 3» та виконання ATV/Pitbike. Вважати ці версії взаємозамінними без порівняння не можна. Перед замовленням зніміть або уважно огляньте штатну деталь і зіставте загальний контур корпусу, положення витяжної рукоятки, напрямок виходу шнура, схему кріпильних точок та форму частини, що стикується з пусковим механізмом двигуна. Перевірте також вільний простір поруч із двигуном: бічна секція корпусу та рукоятка не повинні впиратися в раму, облицювання чи сусідні деталі.

• Форма корпусу: порівнюйте круглий відсік стартера й видовжену бічну частину за всім контуром.
• Кріплення: мають збігатися розташування отворів, посадкова площина та орієнтація вузла.
• Пускове сполучення: відповідна частина двигуна має підходити до механізму стартера за формою та положенням.
• Вихід шнура: рукоятка має залишатися доступною, а шнур — рухатися без тертя об крайки та деталі квадроцикла.

Об’єм двигуна, модель мотора та міжцентрові відстані для цієї позиції не зазначені, тому добирати її лише за кубатурою або зовнішньою схожістю квадроцикла не варто. Найнадійніша перевірка — пряме зіставлення зі знятим стартером і посадковим місцем.

Установлення та первинна перевірка

Монтаж виконують на зупиненому й охололому двигуні, унеможлививши випадковий запуск. Перед зняттям старого вузла запам’ятайте його орієнтацію та розташування штатного кріплення, шайб чи проставок, якщо вони застосовані на конкретній техніці. Очистьте посадкову поверхню, сумістіть отвори та спочатку наживіть кріплення вручну. Затягуйте точки рівномірно, без перекосу й надмірного зусилля, щоб корпус сів щільно та не зазнавав зайвого напруження.

Після встановлення кілька разів повільно потягніть рукоятку. Шнур має виходити без заїдань, механізм — входити в зачеплення, а рукоятка — повертатися до корпусу плавно й повністю. Не відпускайте її у крайньому положенні: контрольоване повернення зменшує ударне навантаження на шнур і внутрішні деталі. Якщо відчуваються закушування, перекіс або відсутність зачеплення, запускати двигун не слід до перевірки посадки й відповідності зворотної частини.

Практика експлуатації

Для запуску підготуйте двигун за інструкцією до конкретного ATV, а потім тягніть рукоятку рівно в напрямку виходу шнура. Не витягуйте шнур до жорсткого упору та не допускайте його різкого зворотного удару. Періодично очищайте зовнішню частину корпусу, перевіряйте стан шнура, повноту повернення й затягнення кріплень. Такий догляд допомагає вчасно помітити зношення та зберегти передбачувану роботу ручного пуску.
