Електростартер 4T для квадроциклів Linhai, Keeway, 9 зубців

Електростартер 4T для квадроциклів Linhai та Keeway

Призначений для запуску чотиритактного двигуна квадроцикла від акумулятора. Після натискання кнопки пуску мотор стартера створює обертання та через вихідну шестерню передає його механізму запуску двигуна. Деталь потрібна, коли штатний стартер перестав упевнено прокручувати мотор, спрацьовує нестабільно або має зношення в зоні вала та зубчастого зачеплення. До заміни варто перевірити стан акумулятора, силового кабелю, маси й пускового реле: справна нова деталь не усуне несправність, якщо причина полягає у підключенні чи живленні.

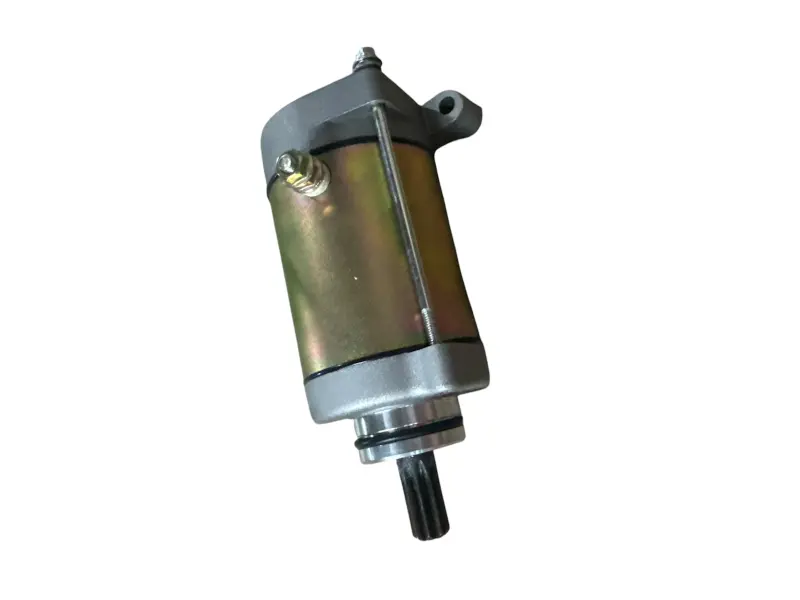

Стартер має вигляд зібраного циліндричного агрегату з різьбовим силовим контактом, двома кріпильними вушками та ущільнювальним кільцем на посадковій частині. Вихідна шестерня має 9 зубців. Монтажний діаметр становить 30 мм, діаметр корпусу — 68 мм, довжина виступної частини вала — приблизно 23–24 мм, а діаметр зубчастої частини — близько 11,5–11,8 мм. Такі параметри дають змогу перевірити деталь точніше, ніж лише за назвою квадроцикла.

Як перевірити сумісність

• Тип техніки та двигуна. Деталь розрахована на чотиритактні застосування ATV Linhai і Keeway. Конкретну модель, рік випуску та модифікацію двигуна потрібно враховувати окремо: навіть у межах однієї марки можуть використовуватися стартери з іншою посадкою.
• Вихідна шестерня. Порахуйте зубці на демонтованій деталі: їх має бути 9. Одночасно порівняйте профіль зубців, діаметр зубчастої частини та довжину виступного вала, щоб зачеплення відбувалося без перекосу.
• Посадкова частина. Основний орієнтир для добору — монтажний діаметр 30 мм. Посадка має відповідати отвору в картері без розточування, підкладання прокладок чи примусового запресовування.
• Корпус і кріплення. Звірте діаметр корпусу 68 мм, взаємне положення двох вушок, відстань між кріпильними отворами та їх розташування відносно силового контакту. Це допоможе уникнути ситуації, коли схожий стартер неможливо закріпити на двигуні.
• Підключення. Різьбовий контакт повинен бути з відповідного боку, щоб штатний кабель діставав до нього без натягу та не торкався сусідніх деталей.

Заміна та встановлення

Роботи починають із від’єднання акумулятора. Після демонтажу старого стартера очищають посадкове місце та перевіряють, чи не залишилися там частини попереднього ущільнення або бруд. Ущільнювальне кільце на носовій частині повинно зайти рівно, без підвертання. Корпус установлюють уздовж осі отвору, не забиваючи його та не використовуючи кріплення для силового втягування. Обидва кріплення затягують рівномірно, потім приєднують силовий кабель і закривають контакт штатним ковпачком, якщо він передбачений конструкцією квадроцикла.

Після монтажу вал має обертати механізм запуску без скреготу, ударів і заклинювання. Першу перевірку виконують короткими ввімкненнями. Якщо стартер обертається, але колінвал не прокручується, додатково діагностують обгінну муфту, проміжні шестерні та їх зачеплення. Якщо реакції немає, повторно перевіряють акумулятор, масу, реле й силові з’єднання. Така послідовність допомагає замінити саме несправну деталь і не виконувати зайвого розбирання.

Електростартер підходить для ремонту квадроциклів Linhai та Keeway із відповідною чотиритактною системою запуску. Перед замовленням порівняйте демонтовану деталь за дев’ятизубою шестернею, посадковим діаметром, корпусом, валом, кріпильними вушками й положенням контакту. Збіг усіх ознак важливіший за одну лише назву марки.
