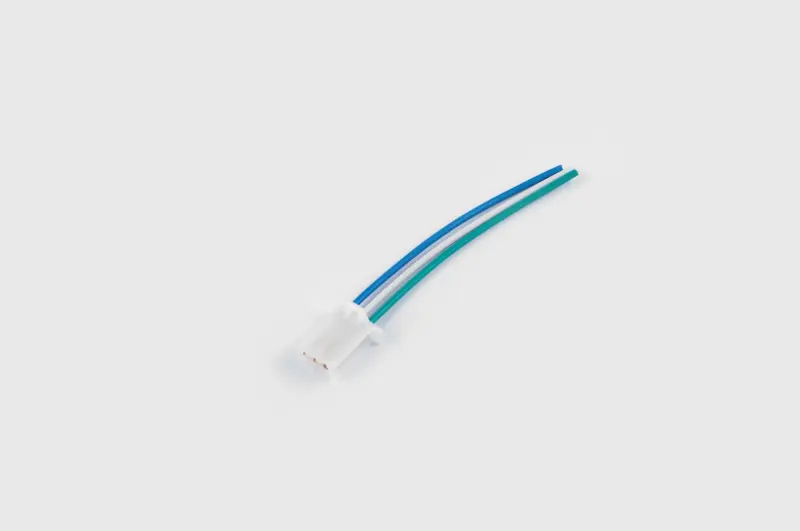

Триконтактний штекерний роз’єм KOMATCU із дротами

Триконтактний штекерний роз’єм KOMATCU із дротами

Призначений для ремонту та відновлення трипровідних з’єднань у проводці мотоциклів і скутерів. Штекерна частина стикується з відповідною гніздовою колодкою, а три вже виведені дроти дають змогу приєднати роз’єм до наявного джгута без самостійного встановлення контактів у корпус. Такий формат зручний, коли стара колодка деформувалася, контактні місця пошкоджені або дріт обірвався безпосередньо біля корпусу й локальний ремонт уже не забезпечує охайного результату.

Роз’єм зберігає розбірне підключення: під час наступного обслуговування з’єднані частини можна роз’єднати, не розрізаючи основний джгут. Три контактні позиції підходять для ділянки, де потрібно одночасно провести три окремі лінії. Призначення кожної лінії визначається схемою конкретної техніки, тому кольори дротів не можна використовувати як єдину підставу для підключення. Корпус має білий колір і оснащений трьома ізольованими дротами.

Як перевірити сумісність

Однакова кількість контактів ще не означає взаємозамінність роз’ємів. Перед замовленням порівняйте нову деталь зі старою колодкою та її відповідною частиною. Особливо важливі форма корпусу, розташування трьох контактних місць, напрямок входу, напрямні, положення засувки, габарити посадкової частини й тип установлених контактів. Штекер має входити в гніздову половину в передбаченому положенні, без підрізання корпусу, згинання контактів і надмірного зусилля.

• Кількість ліній: три дроти та три контактні позиції.
• Виконання: штекерна частина, розрахована на з’єднання з відповідною гніздовою колодкою.
• Підключення до джгута: дроти вже заведені в корпус і підготовлені для приєднання до проводки, яку ремонтують.
• Перевірка перед монтажем: геометрія, розташування контактів і порядок ліній мають збігатися з початковим з’єднанням.
• Сфера застосування: ремонт розбірних з’єднань мотопроводки за точного збігу відповідної частини.

Установлення та підключення

До початку робіт техніку знеструмлюють відповідно до настанов з обслуговування. Спочатку фіксують порядок дротів старого роз’єму та перевіряють призначення кожної позиції за схемою конкретної моделі. Перенесення виконують послідовно, по одному дроту, щоб не переплутати лінії. Місця з’єднання з основним джгутом повинні мати міцний контакт, повноцінну ізоляцію та захист від натягування; спосіб з’єднання обирають з урахуванням перерізу провідників і умов експлуатації техніки.

Після монтажу дроти укладають без різких перегинів і натягу біля корпусу. Джгут не повинен торкатися гарячих деталей, гострих крайок або рухомих механізмів. Рівень захисту корпусу від води та пилу для цієї позиції не зазначений, тому роз’єм розміщують у передбаченій виробником зоні та зберігають штатні кожухи чи інші засоби захисту, якщо вони були встановлені на техніці.

Коли варто замінити роз’єм

Заміна доцільна в разі оплавлення або розтріскування корпусу, слідів окиснення, послаблення посадки контактів, періодичного зникнення сигналу чи обриву дротів біля самої колодки. Перед установленням корисно оглянути й гніздову половину: пошкоджені або забруднені контакти з іншого боку можуть зберегти несправність навіть після заміни штекера. Після складання перевіряють фіксацію з’єднання, відсутність натягу дротів і роботу підключеного обладнання за штатною процедурою.

Цей триконтактний роз’єм підходить для охайного локального відновлення мотопроводки, коли потрібно зберегти можливість подальшого роз’єднання. Для правильного вибору достатньо заздалегідь порівняти стару колодку, відповідну частину та розташування всіх трьох ліній, не орієнтуючись лише на колір корпусу чи дротів.
