Вимикач зупинки двигуна бензопили Partner FORESTER

Вимикач зупинки двигуна бензопили Partner FORESTER

Компактний клавішний вимикач призначений для керування зупинкою двигуна бензопили Partner. Він установлюється в корпус інструмента та взаємодіє із системою запалювання: переведення клавіші в положення вимкнення дає змогу штатно заглушити мотор. Деталь стане у пригоді під час ремонту пили, якщо попередня кнопка пошкоджена, погано фіксується, спрацьовує не щоразу або більше не забезпечує нормальної зупинки двигуна.

Призначення та конструкція

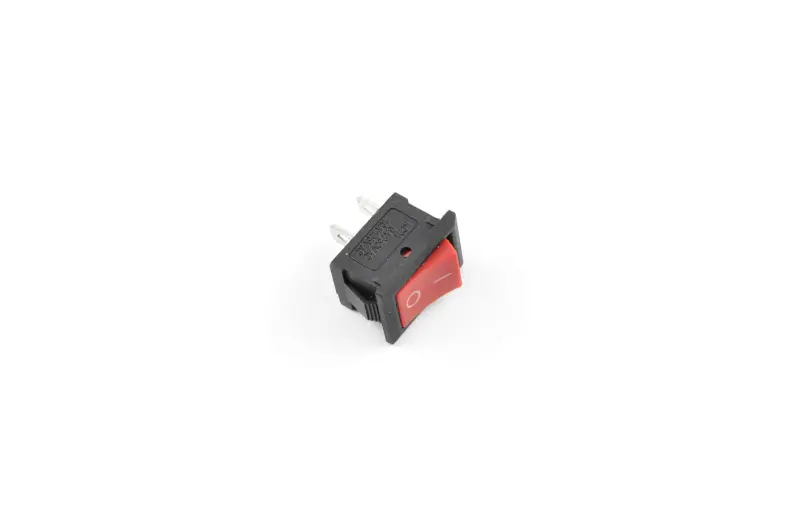

Вимикач має вигляд корпусної клавіші з позначеннями ввімкненого та вимкненого положень. Чорний корпус оснащений червоною клавішею хитного типу, тому положення органа керування легко визначити під час запуску й зупинки пили. Для під’єднання передбачено два плоскі контактні виводи. Деталь монтується безпосередньо в посадковий отвір корпусу без окремої зовнішньої панелі.

Цей вимикач відповідає саме за команду зупинки двигуна та не замінює пусковий механізм, курок газу чи захисні органи бензопили. За справної системи запалювання переведення клавіші в положення зупинки має припиняти роботу мотора. Якщо двигун продовжує працювати, причина може бути не лише в кнопці, а й у дротах, контактних з’єднаннях або інших компонентах системи зупинки.

Що перевірити під час підбору

Сумісність заявлена з бензопилами Partner, проте конкретну модель у найменуванні позиції не зазначено. Перед замовленням потрібно зіставити нову деталь зі старим вимикачем і місцем його встановлення. Самого збігу марки пили недостатньо: у межах однієї лінійки можуть застосовуватися кнопки з іншим корпусом, розташуванням виводів або способом фіксації.

• Форма корпусу: порівняйте загальний профіль, бічні фіксатори та конфігурацію частини, яка входить у посадковий отвір.
• Кількість контактів: у представленого виконання два плоскі виводи; відповідні клеми проводки мають збігатися з ними за типом і розташуванням.
• Орієнтація клавіші: перевірте розташування позначень після монтажу та зручність перемикання кнопки через отвір корпусу.
• Посадкове місце: зіставте ширину й висоту отвору, глибину корпусу вимикача та положення утримувальних виступів.
• Під’єднання: перед зняттям попередньої деталі зафіксуйте розташування дротів, щоб під час складання зберегти штатну схему з’єднання.

Заміна та перевірка після встановлення

Роботи виконують на повністю зупиненій та охололій бензопилі, унеможлививши випадковий запуск. Перед розбиранням варто очистити зовнішню частину корпусу від тирси й забруднень, отримати вільний доступ до кнопки та обережно зняти клеми, не тягнучи їх за дроти. Новий вимикач повинен рівно ввійти в посадковий отвір і надійно утримуватися фіксаторами. Перекошений корпус, затиснуті дроти або нещільно встановлені клеми можуть спричинити нестабільну роботу.

Після складання перевірте вільний хід клавіші в обох напрямках, відсутність контакту дротів із гарячими та рухомими частинами, а потім проконтролюйте зупинку двигуна штатним перемикачем. Якщо кнопка не фіксується, входить в отвір із надмірним зусиллям або її виводи розташовані інакше, деталь не потрібно підганяти механічно: слід повторно звірити виконання зі знятим вимикачем. Такий порядок підбору особливо важливий, коли номер моделі бензопили невідомий або інструмент уже ремонтували.

Вимикач Partner FORESTER призначений для відновлення звичного керування зупинкою бензопили. Точний збіг корпусу, двох контактних виводів і посадкових фіксаторів допоможе встановити деталь без зміни штатного місця та зберегти зручне перемикання режимів.
