ЦПГ SEE для Yamaha JOG 2JA/BWS 65, Ø44 мм, палець 10 мм

ЦПГ SEE для Yamaha JOG 2JA/BWS 65

Комплект призначений для ремонту двотактного двигуна скутерів Yamaha JOG і BWS з конфігурацією 2JA. Основні монтажні параметри цієї версії — діаметр циліндра та поршня 44 мм, а також поршневий палець діаметром 10 мм. Циліндр, поршень і кільця разом утворюють герметичну зону згоряння: кільця ущільнюють проміжок між поршнем і стінкою циліндра, а тиск газів передається через поршень і палець на шатун. Справна ЦПГ потрібна для нормальної компресії, впевненого запуску та рівної роботи двигуна під навантаженням.

Склад і особливості конструкції

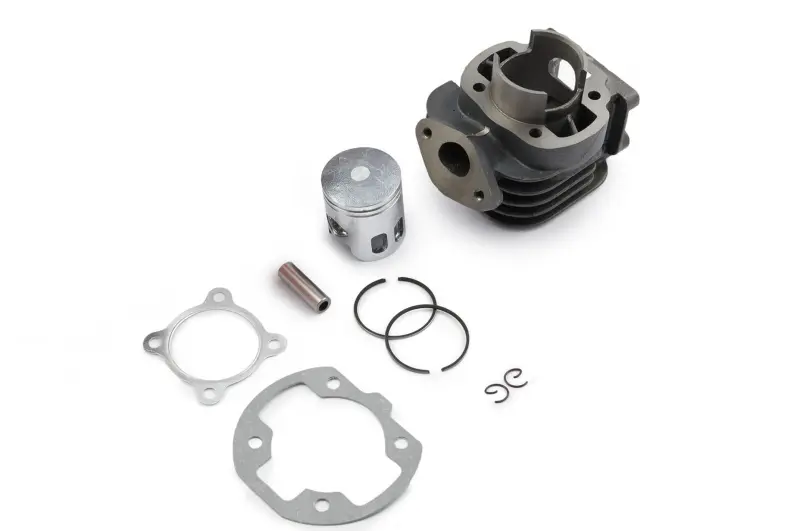

До набору входять циліндр, поршень, два поршневі кільця, палець, два стопорні кільця та дві профільні прокладки. Основні деталі підібрані під один діаметр, тому під час ремонту не доводиться окремо поєднувати поршень, кільця й циліндр різних розмірів. Циліндр має зовнішні ребра для збільшення площі тепловідведення, бічний випускний фланець і конфігурацію для вертикального двигуна сімейства 2JA. Такий формат ЦПГ застосовується на двотактних Yamaha JOG/BWS відповідної модифікації.

Комплект розрахований на заміну зношених деталей циліндро-поршневої групи в межах одного ремонту. Це доречно, коли на стінці циліндра з’явилися задири, поршень пошкоджений, кільця та їхні канавки зношені або двигун утратив компресію. Ускладнений запуск, зменшення тяги й сторонній механічний шум можуть супроводжувати зношення ЦПГ, однак перед розбиранням потрібно виключити несправності паливної системи, запалювання, впуску та випуску. Новий комплект усуває лише причини, пов’язані з циліндром, поршнем, кільцями та їх посадкою.

Що перевірити під час підбору

• Тип двигуна: потрібна саме двотактна конфігурація 2JA. Самої назви Yamaha JOG або BWS недостатньо, адже ці сімейства мають різні двигуни та покоління.
• Розміри: діаметр циліндра й поршня має становити 44 мм, діаметр пальця — 10 мм. Ці параметри слід зіставити зі знятими деталями та фактичною конфігурацією двигуна.
• Посадкова геометрія: порівняйте розташування шпильок, контур основи циліндра, випускний фланець і форму прокладок. Збіг розмірів без збігу кріплень не забезпечує правильного встановлення.
• Суміжні деталі: до складання перевірте головку циліндра, шпильки й різьби, шатун, підшипник верхньої головки шатуна, а також складові впуску та випуску. Їхній стан впливає на результат ремонту, хоча вони не належать до основних деталей цього набору.

Рекомендації зі встановлення

ЦПГ монтують на чисті сполучні поверхні після видалення залишків старих прокладок. Перед складанням потрібно переконатися, що до картера не потрапили частинки нагару чи абразиву, перевірити шатун на небезпечний люфт і оглянути канали циліндра. Поршневі кільця встановлюють без перекосу, суміщаючи їхні замки з фіксувальними штифтами в канавках поршня. Стопорні кільця пальця мають повністю сісти у свої канавки. Поршень, кільця та дзеркало циліндра змащують оливою для двотактного двигуна, а циліндр насувають без ударів і надмірного зусилля.

Кріплення головки затягують рівномірно з моментом, зазначеним у сервісній документації конкретного двигуна. Після складання колінчастий вал варто кілька разів плавно провернути вручну та переконатися, що поршень рухається вільно. Також перевіряють герметичність з’єднань впуску й випуску та справність подавання пального й оливи. Такий порядок допомагає не пошкодити нові деталі під час першого запуску. ЦПГ SEE Ø44 мм із пальцем 10 мм підходить для планового відновлення Yamaha JOG/BWS 2JA, коли підтверджено модель двигуна, розміри та посадкову геометрію.
