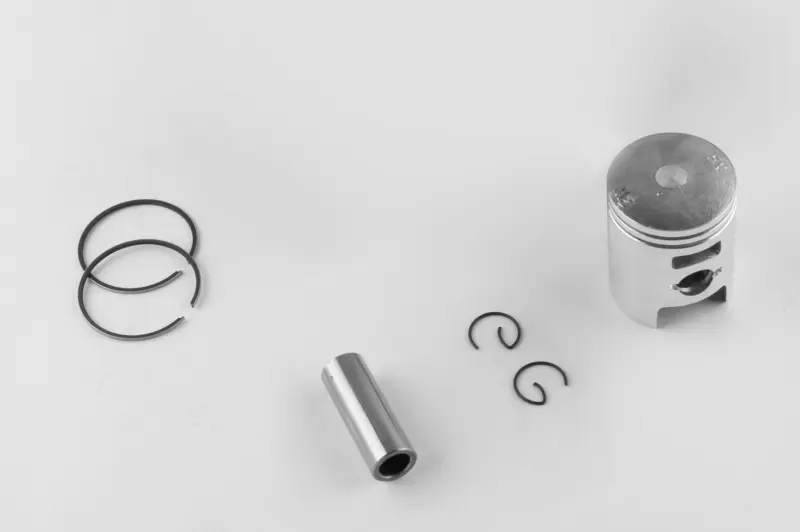

Поршень SEE Honda DIO 50 +1,00 Ø40,00 мм, Тайвань

Поршень SEE для Honda DIO 50 — ремонтний розмір +1,00

Поршень діаметром 40,00 мм призначений для ремонту циліндро-поршневої групи двотактного двигуна Honda DIO об’ємом 50 см³. Позначення +1,00 відповідає четвертому ремонтному розміру. Таку деталь добирають для циліндра, який уже розточений або буде розточуватися під відповідний діаметр, тому самої моделі скутера для вибору недостатньо: вирішальними залишаються фактичний розмір циліндра після обробки, потрібний монтажний проміжок і діаметр поршневого пальця.

Під час роботи двигуна поршень рухається в циліндрі, бере участь у стисканні паливоповітряної суміші та передає зусилля через палець на шатун. Від правильного узгодження поршня з циліндром, кільцями й пальцем залежать компресія, запуск двигуна, рівність його роботи та відсутність стороннього стукоту. На корпусі передбачено дві канавки під поршневі кільця й бічні вікна; отвір розрахований на палець діаметром 12 мм. Геометрію вікон, розташування канавок і форму днища також потрібно зіставити зі знятою деталлю.

Що перевірити перед вибором

• Призначення: Honda DIO з двотактним двигуном 50 см³. Для конкретної модифікації потрібно звірити конструкцію циліндра та попереднього поршня.
• Діаметр: 40,00 мм. Це розмір самого поршня, а не готове значення розточування з уже врахованим робочим проміжком.
• Ремонтна градація: +1,00, або четвертий ремонт. Вона має відповідати поточному стану циліндра та плану його механічної обробки.
• Поршневий палець: діаметр 12 мм. Палець, отвір у поршні та верхня головка шатуна мають бути узгоджені між собою.
• Конфігурація: порівняйте висоту й форму поршня, положення бічних вікон, канавок і фіксаторів кілець зі старою деталлю. Збіг лише діаметра не підтверджує правильність установлення.

Коли потрібна заміна

Поршень міняють у разі задирів на спідниці, пошкодження або прогару днища, зношення канавок під кільця, порушення посадки пальця, помітного стукоту та втрати компресії, якщо діагностика пов’язує несправність із циліндро-поршневою групою. Перед ремонтом циліндр очищають і вимірюють у кількох поясах та напрямках: це дає змогу оцінити зношення, овальність і можливість розточування під 40,00 мм. Установлювати ремонтний поршень у циліндр без вимірювання та підготовки не можна, навіть якщо назва моделі збігається.

Підготовка до встановлення

Після обробки циліндра майстер перевіряє фактичний проміжок між його стінкою та спідницею поршня, стан поверхні, посадку пальця і вільний рух кілець у канавках. Кільця встановлюють з урахуванням їхнього положення та фіксаторів, а орієнтацію поршня визначають за конструкцією двигуна і знятою деталлю. Точні значення проміжків та послідовність складання беруть із ремонтної документації для конкретної версії Honda DIO. До остаточного складання потрібно переконатися, що деталі рухаються без заклинювання, а кільця не потрапляють замками у вікна циліндра.

Цей поршень SEE тайванського виробництва підходить для ремонту, під час якого циліндр Honda DIO 50 підготовлений саме під четвертий розмір і поршень Ø40,00 мм із пальцем Ø12 мм. Такий добір допомагає відновити узгоджену роботу циліндра й поршня без спроби компенсувати зношення випадковою деталлю. Якщо двигун раніше вже ремонтували, орієнтуйтеся не на попереднє позначення, а на результати актуальних вимірювань і фактичну геометрію встановленої циліндро-поршневої групи.
