Поршневий комплект Honda DIO 50 +0,75 Ø39,75 мм SEE

Поршневий комплект Honda DIO 50 +0,75 Ø39,75 мм SEE

Ремонтний поршень призначений для двигуна скутера Honda DIO 50 із циліндром, підготовленим під діаметр 39,75 мм. Розмір +0,75 належить до третього ремонту: таку деталь обирають не для стандартного циліндра, а після розточування або під час відновлення вже обробленої циліндро-поршневої групи. Комплект підходить лише тоді, коли фактичний діаметр циліндра, розмір пальця та геометрія поршня відповідають зазначеним параметрам.

Призначення та склад комплекту

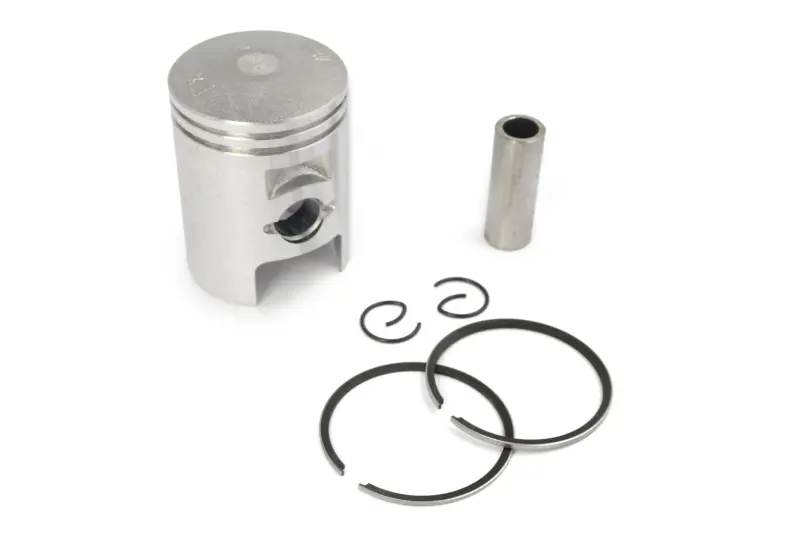

Поршень рухається всередині циліндра, бере участь у стисканні паливної суміші та передає зусилля через палець на шатун. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, тому стан канавок, правильний розмір кілець і дотримання монтажних проміжків безпосередньо пов’язані з компресією двигуна. До комплекту входять поршень, два поршневі кільця, палець і два стопорні кільця пальця.

• Діаметр поршня: 39,75 мм.
• Ремонтний розмір: +0,75, третій ремонт.
• Діаметр поршневого пальця: 12 мм.
• Застосування: Honda DIO 50 за умови збігу параметрів циліндра.
• Марка: SEE, Тайвань.

Як правильно підібрати поршень

Позначення Honda DIO 50 саме по собі недостатнє для вибору: скутери цієї серії мають різні модифікації двигуна та варіанти циліндро-поршневої групи. Перед замовленням потрібно виміряти циліндр нутроміром і переконатися, що його оброблено саме під поршень 39,75 мм. Розмір +0,75 не можна замінювати варіантом стандартного діаметра, +0,25, +0,50 або іншим ремонтом. Також звіряють діаметр пальця 12 мм, загальну висоту поршня, розташування отвору під палець, форму днища, канавки кілець і конфігурацію спідниці зі знятою деталлю.

Остаточний монтажний проміжок визначають за результатами вимірювання поршня та циліндра, а не лише за числом у назві. Необхідно перевірити овальність і конусність циліндра, стан його поверхні та відсутність глибоких задирів. Якщо циліндр зношений нерівномірно, встановлення нового поршня без попередньої обробки не усуває причину зниження компресії. Ремонтний розмір добирають після дефектування, щоб поршень працював у циліндрі з передбаченим для двигуна тепловим проміжком.

Рекомендації зі встановлення

Перед складанням очищають циліндр і канавки, перевіряють вільний рух кілець та проміжок у їхніх замках. Кільця встановлюють без перекручування і надмірного розтягування, дотримуючись розташування замків, передбаченого конструкцією поршня. Палець має входити без ударного навантаження, а обидва стопорні кільця — повністю розміщуватися у своїх канавках. Під час встановлення важливо не пошкодити крайки кілець і поверхню циліндра. Напрямок поршня, монтажні проміжки та порядок затягування кріплень визначають за технічними даними конкретного двигуна.

Коли потрібна заміна

Діагностика поршневої групи потрібна в разі зниження компресії, ускладненого запуску, втрати тяги або стороннього стуку в циліндрі. Підставою для ремонту також є задири на спідниці, пошкодження днища, зношення канавок і кілець. Після розбирання перевіряють не лише поршень, а й циліндр, палець, верхню головку шатуна та спряжені поверхні. Комплект SEE Ø39,75 мм підходить для відновлення Honda DIO 50 після точного підтвердження третього ремонтного розміру та відповідності геометрії двигуна.
